(JOUE n° L 304 du 21 novembre 2003)


Texte modifié par :

Règlement (CE) n° 1107/2008 de la Commission du 7 novembre 2008 (JOUE n° L 299 du 8 novembre 2008)

Règlement  (CE) n° 162/2007 de la Commission du 19 février 2007 (JOUE n° L 51 du 20 février 2007)

Vus

Le parlement européen et le conseil de l'union européenne,

Vu le traité instituant la Communauté européenne, et notamment son article 95,

Vu la proposition de la Commission (1),

Vu l'avis du Comité économique et social (2), statuant conformément à la procédure prévue à l'article 251 du traité (3),

(1) JO C 51 E du 26.2.2002, p. 1 et JO C 227 E du 24.9.2002, p. 503.
(2) JO C 80 du 3.4.2002, p. 6.
(3) Avis du Parlement européen du 10 avril 2002 (JO C 127 E du 29.5.2003, p. 160), position commune du Conseil du 14 avril 2003 (JO C 153 E du 1.7.2003, p. 56) et décision du Parlement européen du 2 septembre 2003 (non encore parue au Journal officiel).

Considérants

Considérant ce qui suit :

(1) La directive 76/116/CEE du Conseil du 18 décembre 1975 concernant le rapprochement des législations des Etats membres relatives aux engrais (4), la directive 80/876/CEE du Conseil du 15 juillet 1980 concernant le rapprochement des législations des Etats membres relatives aux engrais simples à base de nitrate d'ammonium et à forte teneur en azote (5), la directive 87/94/CEE de la Commission du 8 décembre 1986 concernant le rapprochement des législations des Etats membres relatives aux procédures visant le contrôle des caractéristiques, des limites et de la détonabilité des engrais simples à base de nitrate d'ammonium et à forte teneur en azote (6), et la directive 77/535/CEE de la Commission du 22 juin 1977 concernant le rapprochement des législations des États membres relatives aux méthodes d'échantillonnage et d'analyse des engrais (7), ont été modifiées à plusieurs reprises et de façon substantielle. Conformément à la communication de la Commission au Parlement européen et au Conseil «Simplifier la législation relative au marché intérieur» (SLIM) et au plan d'action en faveur du marché unique, il convient d'abroger ces directives et de les remplacer, pour des raisons de clarté, par un instrument juridique unique.

(2) La législation communautaire sur les engrais est très technique dans son contenu. Un règlement constitue donc l'instrument juridique le plus approprié car il impose directement aux fabricants des obligations précises à mettre en oeuvre en même temps et de la même manière dans l'ensemble de la Communauté.

(3) Dans chaque État membre, les engrais doivent présenter certaines caractéristiques techniques fixées par des dispositions obligatoires. Ces dispositions, qui concernent plus particulièrement la composition et la définition des types d'engrais, les dénominations de ces types, leur identification et leur emballage, diffèrent d'un État membre à l'autre. Par leur disparité, elles entravent les échanges à l'intérieur de la Communauté et devraient donc être harmonisées.

(4) Etant donné que l'objectif de l'action envisagée, à savoir assurer le marché intérieur des engrais, ne peut pas être réalisé de manière suffisante par les États membres en l'absence de critères techniques communs et peut donc, en raison de l'échelle de l'action, être mieux réalisé au niveau communautaire, la Communauté peut prendre des mesures, conformément au principe de subsidiarité consacré à l'article 5 du traité. Conformément au principe de proportionnalité tel qu'énoncé audit article, le présent règlement n'excède pas ce qui est nécessaire pour atteindre ces objectifs.

(5) Il est nécessaire de déterminer, au niveau communautaire, la dénomination, la définition et la composition de certains engrais (engrais CE).

(6) Il importe également de fixer, pour les engrais (CE), des règles communautaires concernant leur identification, leur traçabilité et leur étiquetage, ainsi que la fermeture des emballages.

(7) Il convient d'établir, au niveau communautaire, une procédure à suivre dans les cas où un État membre estime nécessaire de restreindre la mise sur le marché d'engrais CE.

(8) La production des engrais est sujette à des fluctuations plus ou moins importantes dues aux techniques de fabrication ou aux matières de base. En outre, les méthodes d'échantillonnage et d'analyse peuvent aussi être à l'origine de variations. Il est de ce fait nécessaire d'admettre des tolérances sur les teneurs garanties en éléments fertilisants. Dans l'intérêt de l'utilisateur agricole, il est préférable de maintenir ces tolérances dans des limites étroites.

(9) Des contrôles officiels portant sur la conformité des engrais CE aux exigences du présent règlement en ce qui concerne la qualité et la composition devraient être effectués par des laboratoires agréés par les États membres et être notifiés à la Commission.

(10) Le nitrate d'ammonium constitue l'ingrédient principal de toute une série de produits dont certains sont utilisés comme engrais et d'autres comme explosifs. Eu égard à la nature particulière des engrais à base de nitrate d'ammonium et à forte teneur en azote et aux exigences qui en découlent en matière de sécurité publique, de santé et de protection des travailleurs, il est nécessaire de prévoir des règles communautaires supplémentaires pour les engrais CE de ce type.

(11) Certains de ces produits pourraient être dangereux et, dans certains cas, être utilisés à d'autres fins que celles auxquelles ils sont destinés. Cela pourrait porter atteinte à la sécurité des personnes et des biens. Il convient dès lors d'obliger les fabricants à prendre les mesures appropriées pour éviter de tels usages, et notamment pour assurer la traçabilité de ces engrais.

(12) Dans l'intérêt de la sécurité publique, il est particulièrement important de déterminer au niveau communautaire les caractéristiques et les propriétés qui distinguent les engrais CE à base de nitrate d'ammonium et à forte teneur en azote des variétés de nitrate d'ammonium mises en oeuvre dans la fabrication des produits utilisés comme explosifs.

(13) Il importe que les engrais CE à base de nitrate d'ammonium et à forte teneur en azote répondent à certaines caractéristiques pour que leur innocuité puisse être garantie. Les fabricants devraient veiller à ce que tous les engrais à base de nitrate d'ammonium et à forte teneur en azote aient passé, avec succès, un essai de détonabilité avant la mise sur le marché desdits engrais.

(14) Il est nécessaire d'établir des règles concernant les méthodes des cycles thermiques clos même si ces méthodes peuvent ne pas nécessairement simuler toutes les conditions rencontrées durant le transport et le stockage.

(15) Les engrais peuvent être contaminés par des substances pouvant présenter un risque pour la santé humaine et animale et pour l'environnement. À la suite de l'avis du Comité scientifique de la toxicité, de l'écotoxicité et de l'environnement (CSTEE), la Commission a l'intention d'aborder la question de la présence non intentionnelle de cadmium dans les engrais minéraux et élaborera, le cas échéant, une proposition de règlement qu'elle envisage de présenter au Parlement européen et au Conseil. Au besoin, un examen similaire sera entrepris pour d'autres contaminants.

(16) Il convient d'établir une procédure, à observer par tout fabricant, ou son représentant, souhaitant inclure un nouveau type d'engrais à l'annexe I, afin de pouvoir utiliser la mention «engrais CE».

(17) Les mesures nécessaires pour la mise en oeuvre du présent règlement seront adoptées conformément à la décision 1999/468/CE du Conseil du 28 juin 1999 définissant les modalités de l'exercice des compétences d'exécution conférées à la Commission (8).

(18) Il convient que les États membres définissent les sanctions à appliquer en cas d'infraction aux dispositions du présent règlement. Ils peuvent prévoir qu'un fabricant qui viole l'article 27 est passible d'une amende d'un montant équivalent à dix fois la valeur marchande de l'expédition qui ne satisfait pas audit article.

(19) Il convient d'abroger les directives 76/116/CEE, 77/535/CEE, 80/876/CEE et 87/94/CEE,

(4) JO L 24 du 30.1.1976, p. 21. Directive modifiée en dernier lieu par la directive 98/97/CE du Parlement européen et du Conseil (JO L 18 du 23.1.1999, p. 60).
(5) JO L 250 du 23.9.1980, p. 7. Directive modifiée par la directive 97/63/CE du Parlement européen et du Conseil (JO L 335 du 6.12.1997, p. 15).
(6) JO L 38 du 7.2.1987, p. 1. Directive modifiée par la directive 88/126/CEE (JO L 63 du 9.3.1988, p. 12).
(7) JO L 213 du 22.8.1977, p. 1. Directive modifiée en dernier lieu par la directive 95/8/CE (JO L 86 du 20.4.1995, p. 41).
(8) JO L 184 du 17.7.1999, p. 23.

Ont arrêté le présent règlement :

Titre I : Dispositions générales

Chapitre I : Champ d'application et définitions

Article 1er du réglement du 13 octobre 2003

Champ d'application

Le présent règlement s'applique aux produits qui sont mis sur le marché en tant qu'engrais et qui portent l'indication « engrais CE ».

Article 2 du réglement du 13 octobre 2003

Définitions

Aux fins du présent règlement, on entend par :

a) « engrais » : une matière ayant pour fonction principale d'apporter des substances nutritives aux plantes ;

b) « élément fertilisant majeur » : uniquement l'azote, le phosphore et le potassium ;

c) « élément fertilisant secondaire » : le calcium, le magnésium, le sodium et le soufre ;

d) « oligoéléments » : le bore, le cobalt, le cuivre, le fer, le manganèse, le molybdène et le zinc, qui sont essentiels à la croissance des plantes mais en faibles quantités par rapport à celles des éléments fertilisants majeurs et secondaires ;

e) « engrais inorganique » : un engrais dont les éléments fertilisants déclarés se trouvent sous la forme de minéraux obtenus par extraction ou par des procédés industriels physiques et/ou chimiques. Le cyanamide calcique, l'urée et ses produits de condensation et d'association, ainsi que les engrais contenant des oligoéléments chélatés ou complexés, peuvent, par convention, être classés dans la catégorie des engrais inorganiques ;

f) « oligoélément chélaté » : un oligoélément qui est porté par l'une des molécules organiques énumérées dans la section E.3.1 de l'annexe I ;

g) « oligoélément complexé » : un oligoélément qui est porté par l'une des molécules organiques énumérées dans la section E.3.2 de l'annexe I ;

h) « type d'engrais » : des engrais ayant la même dénomination de type, telle qu'indiquée dans l'annexe I ;

i) « engrais simple » : un engrais azoté, phosphaté ou potassique ayant une teneur déclarable en un seul des éléments fertilisants majeurs ;

j) « engrais composé » : un engrais ayant une teneur déclarable en au moins deux des éléments fertilisants majeurs et obtenu par réaction chimique ou par mélange ou par une combinaison des deux ;

k) « engrais complexe » : un engrais composé, obtenu par réaction chimique, par solution ou, à l'état solide, par granulation, ayant une teneur déclarable en au moins deux des éléments fertilisants majeurs. Dans son état solide, chaque granulé contient tous les éléments fertilisants dans leur composition déclarée ;

l) « engrais de mélange » : un engrais obtenu par mélange à sec de différents engrais, sans aucune réaction chimique ;

m) « engrais foliaire » : un engrais destiné à être appliqué sur le feuillage des plantes en vue d'une absorption foliaire des éléments fertilisants ;

n) « engrais fluide » : un engrais en suspension ou en solution ;

o) « engrais en solution » : un engrais fluide qui ne contient pas de particules solides ;

p) « engrais en suspension » : un engrais à deux phases dans lequel les particules solides sont maintenues en suspension dans la phase liquide ;

q) « déclaration » : l'indication de la quantité d'éléments fertilisants, y compris leur forme et leur solubilité, garanties avec les tolérances prévues ;

r) « teneur déclarée » : la teneur en un élément, ou son oxyde, qui, en vertu de la législation communautaire, est indiquée sur l'étiquette d'un engrais CE ou sur le document d'accompagnement ;

s) « tolérance » : l'écart autorisé de la valeur mesurée par rapport à la valeur déclarée d'une teneur en éléments fertilisants ;

t) « norme européenne » : une norme CEN (Comité européen de normalisation) qui a été officiellement reconnue par la Communauté et dont la référence a été publiée au Journal officiel des Communautés européennes ;

u) « emballage » : un réceptacle scellable utilisé pour conserver, protéger, manutentionner et distribuer des engrais et d'une contenance maximale de 1 000 kg ;

v) « engrais en vrac » : un engrais qui n'est pas emballé selon les prescriptions du présent règlement ;

w) « mise sur le marché » : la fourniture, à titre onéreux ou gratuit, d'un engrais ou le stockage en vue de la fourniture. L'importation d'un engrais sur le territoire douanier de la Communauté européenne est considérée comme constituant une mise sur le marché ;

x) « fabricant » : la personne physique ou morale responsable de la mise sur le marché d'un engrais; en particulier, un producteur, un importateur, un emballeur travaillant pour son propre compte ou toute personne modifiant les caractéristiques d'un engrais est considéré comme étant un fabricant. Toutefois, un distributeur qui ne modifie pas les caractéristiques de l'engrais n'est pas considéré comme étant un fabricant.

Chapitre II : Mise sur le marché

Article 3 du règlement du 13 octobre 2003

Engrais CE

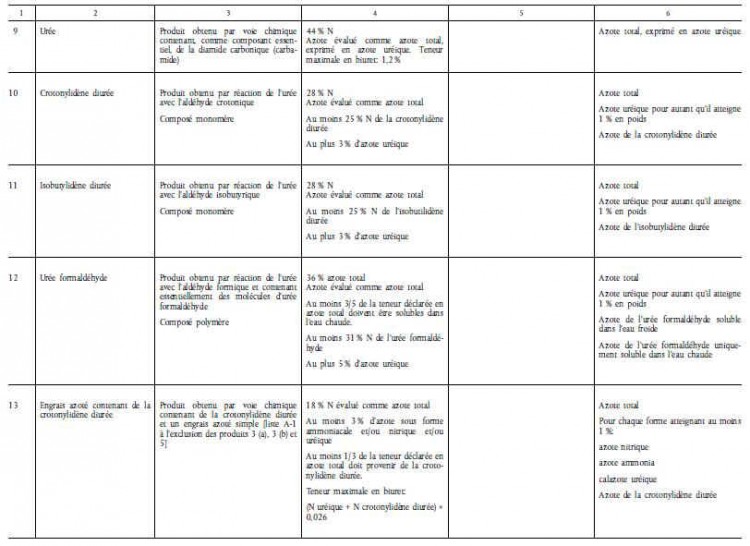

Tout engrais appartenant à l'un des types d'engrais figurant à l'annexe I et qui satisfait aux conditions énoncées dans le présent règlement peut porter l'indication «engrais CE». L'indication «engrais CE» ne peut pas être utilisée pour un engrais qui n'est pas conforme au présent règlement.

Article 4 du règlement du 13 octobre 2003

Etablissement dans la Communauté Le fabricant est établi dans la Communauté et il est responsable de la conformité de l'«engrais CE» avec les dispositions du présent règlement.

Article 5 du règlement du 13 octobre 2003

Libre circulation

1. Sans préjudice de l'article 15 et d'autres réglementations communautaires, les Etats membres ne peuvent interdire, restreindre ou entraver, pour des motifs ayant trait à la composition, à l'identification, à l'étiquetage ou à l'emballage et à d'autres dispositions prévues dans le présent règlement, la mise sur le marché des engrais portant l'indication «engrais CE» qui satisfont aux dispositions du présent règlement.

2. Les engrais portant l'indication «engrais CE» conformément au présent règlement circulent librement dans la Communauté.

Article 6 du règlement du 13 octobre 2003

Mentions obligatoires

1. Afin de satisfaire aux exigences de l'article 9, les Etats membres peuvent prescrire que l'indication de la teneur en azote, en phosphore et en potassium des engrais mis sur leur marché soit exprimée de la manière suivante :

a) azote uniquement sous forme d'élément (N) ; et soit

b) phosphore et potassium uniquement sous forme d'éléments (P, K) ; soit

c) phosphore et potassium uniquement sous forme d'oxydes (P2O5, K2O) ; soit

d) phosphore et potassium simultanément sous forme d'éléments et d'oxydes. Si l'option retenue est de prescrire l'indication des teneurs en phosphore et en potassium sous forme d'éléments, toutes les mentions sous forme d'oxydes figurant dans les annexes sont interprétées comme étant sous forme d'éléments et les valeurs numériques sont converties à l'aide des facteurs suivants :
a) phosphore (P) = anhydride phosphorique (P2O5) × 0,436 ;
b) potassium (K) = oxyde de potassium (K2O) × 0,830.

2. Les Etats membres peuvent prescrire que les teneurs en calcium, magnésium, sodium et soufre des engrais à éléments fertilisants secondaires et, si les conditions énoncées à l'article 17 sont satisfaites, des engrais à éléments fertilisants majeurs mis sur leur marché soient exprimées :
a) soit sous forme d'oxydes (CaO, MgO, Na2O, SO3) ;
b) soit sous forme d'éléments (Ca, Mg, Na, S) ;
c) soit sous les deux formes simultanément.

Pour convertir les teneurs en oxyde de calcium, en oxyde de magnésium, en oxyde de sodium et en anhydride sulfurique en teneurs en calcium, en magnésium, en sodium et en soufre, les facteurs suivants sont utilisés :
a) calcium (Ca) = oxyde de calcium (CaO) × 0,715 ;
b) magnésium (Mg) = oxyde de magnésium (MgO) × 0,603 ;
c) sodium (Na) = oxyde de sodium (Na2O) × 0,742 ;
d) soufre (S) = anhydride sulfurique (SO3) × 0,400.

Que la teneur soit calculée sous forme d'oxyde ou sous forme d'élément, la valeur retenue pour la déclaration est la valeur arrondie à la décimale la plus proche.

3. Les Etats membres ne peuvent empêcher la mise sur le marché d'un «engrais CE» étiqueté sous les deux formes mentionnées aux paragraphes 1 et 2.

4. La teneur en un ou plusieurs des oligoéléments bore, cobalt, cuivre, fer, manganèse, molybdène ou zinc des engrais CE appartenant aux types d'engrais énumérés dans les sections A, B, C et D de l'annexe I est déclarée lorsque les conditions suivantes sont réunies :

a) les oligoéléments sont ajoutés et sont présents en quantités au moins égales à celles spécifiées dans les sections E.2.2. et E.2.3. de l'annexe I ;

b) l'« engrais CE » continue de satisfaire aux exigences des sections A, B, C et D de l'annexe I.

5. Lorsque les oligoéléments sont des constituants habituels des matières premières servant à apporter les éléments fertilisants majeurs (N, P, K) et secondaires (Ca, Mg, Na, S), ils peuvent être déclarés, à condition d'être présents en quantités au moins égales à celles spécifiées dans les sections E.2.2. et E.2.3. de l'annexe I.

6. La teneur en oligoéléments est déclarée de la manière suivante :

a) pour les engrais appartenant aux types d'engrais énumérés dans la section E.1 de l'annexe I, conformément aux exigences énoncées dans la colonne 6 de cette section ;

b) pour les mélanges d'engrais visés au point a) contenant au moins deux oligoéléments distincts et répondant aux exigences de la section E.2.1. de l'annexe I ainsi que pour les engrais appartenant aux types d'engrais énumérés dans les sections A, B, C et D de l'annexe I, en indiquant :
i) la teneur totale exprimée en pourcentage de masse de l'engrais,
ii) la teneur soluble dans l'eau, exprimée en pourcentage de masse de l'engrais, lorsque cette teneur soluble est au moins égale à la moitié de la teneur totale. Lorsqu'un oligoélément est totalement soluble dans l'eau, seule la teneur soluble dans l'eau est déclarée.

Lorsqu'un oligoélément est chimiquement lié à une molécule organique, la teneur de l'engrais en cet oligoélément est déclarée immédiatement à la suite de la teneur soluble dans l'eau, en pourcentage de masse du produit, suivi de l'expression «chélaté par» ou «complexé par» et le nom de la molécule organique tel qu'il figure dans la section E.3 de l'annexe I. Le nom de la molécule organique peut être remplacé par son abréviation.

Article 7 du règlement du 13 octobre 2003

Identification

1. Le fabricant fournit les engrais CE accompagnés des mentions d'identification énumérées à l'article 9.

2. Si les engrais sont emballés, ces mentions d'identification figurent sur les emballages ou sur les étiquettes qui y sont attachées. Lorsque les engrais sont en vrac, ces mentions figurent sur les documents d'accompagnement.

Article 8 du règlement du 13 octobre 2003

Traçabilité

Sans préjudice de l'article 26, paragraphe 3, le fabricant conserve les dossiers relatifs à l'origine des engrais CE afin d'assurer leur traçabilité. Ces dossiers sont à la disposition des Etats membres, à des fins d'inspection, pendant toute la durée de mise sur le marché de l'engrais et ensuite pendant une période supplémentaire de deux ans à compter de l'arrêt de la fourniture.

Article 9 du règlement du 13 octobre 2003

Mentions

1. Sans préjudice d'autres réglementations communautaires, les emballages, étiquettes et documents d'accompagnement visés à l'article 7 portent les mentions ci-après :

a) Identification obligatoire
- La mention «ENGRAIS CE» en lettres majuscules,
- si elle existe, la dénomination du type d'engrais, conformément à l'annexe I,
- pour les engrais de mélange, la mention «de mélange» après la dénomination du type,
- les mentions supplémentaires spécifiées aux articles 19, 21 ou 23,
- les éléments fertilisants sont indiqués à la fois par leur dénomination littérale et par leur symbole chimique, tels que azote (N), phosphore (P), anhydride phosphorique (P2O5), potassium (K), oxyde de potassium (K2O), calcium (Ca), oxyde de calcium (CaO), magnésium (Mg), oxyde de magnésium (MgO), sodium (Na), oxyde de sodium (Na2O), soufre (S), anhydride sulfurique (SO3), bore (B), cuivre (Cu), cobalt (Co), fer (Fe), manganèse (Mn), molybdène (Mo), zinc (Zn),
- si l'engrais contient des oligoéléments qui sont en totalité ou en partie liés chimiquement à une molécule organique, le nom de l'oligoélément est suivi de l'un des qualificatifs suivants :
i) «chélaté par. . .» (nom de l'agent chélateur ou abréviation, tel qu'il figure dans la section E.3.1. de l'annexe I ;
ii) «complexé par. . .» (nom de l'agent complexant tel qu'il figure dans la section E.3.2. de l'annexe I) ;
- les oligoéléments présents dans l'engrais, énumérés dans l'ordre alphabétique de leurs symboles chimiques: B, Co, Cu, Fe, Mn, Mo, Zn, — les consignes spécifiques d'utilisation pour les produits énumérés dans les sections E.1 et E.2. de l'annexe I,
- les quantités d'engrais fluides, exprimées en masse. L'indication des quantités d'engrais fluides en volume ou en masse par volume (kilogrammes par hectolitre ou grammes par litre) est facultative,
- la masse nette ou brute et, facultativement, le volume pour les engrais fluides. En cas d'indication de la masse brute, la tare en masse doit être indiquée à côté, — le nom ou la raison sociale et l'adresse du fabricant.

b) Identification facultative
- Les indications énumérées à l'annexe I,
- les consignes de stockage et de manutention et, pour les engrais qui ne sont pas énumérés à l'annexe I, sections E.1. et E.2., les consignes spécifiques d'utilisation de l'engrais,
- l'indication des doses et des conditions d'utilisation convenant au mieux aux conditions de sol et de culture dans lesquelles l'engrais est utilisé,
- la marque du fabricant et la désignation commerciale du produit. Les mentions d'identification visées au point b) ne doivent pas contredire celles visées au point a) et doivent apparaître clairement séparées de ces dernières.

2. Toutes les mentions visées au paragraphe 1 doivent être nettement séparées des autres informations figurant sur les emballages, étiquettes et documents d'accompagnement.

3. Les engrais fluides ne peuvent être mis sur le marché que si le fabricant donne des consignes supplémentaires appropriées concernant en particulier la température de stockage et la prévention des accidents lors du stockage.

4. Les modalités d'application du présent article sont adoptées en vertu de la procédure réglementaire visée à l'article 32, paragraphe 2.

Article 10 du règlement du 13 octobre 2003

Etiquetage

1. Les étiquettes ou les indications imprimées sur l'emballage et contenant les mentions visées à l'article 9 doivent être placées à un endroit bien apparent. Les étiquettes doivent être attachées à l'emballage ou à son système de fermeture. Si ce système de fermeture consiste en un scellé, celui-ci doit porter le nom ou la marque de l'emballeur.

2. Les mentions visées au paragraphe 1 doivent être et rester indélébiles et clairement lisibles.

3. Dans le cas des engrais en vrac visés à la deuxième phrase de l'article 7, paragraphe 2, un exemplaire des documents d'accompagnement contenant les mentions d'identification doit être joint à la marchandise et être accessible aux organismes de contrôle.

Article 11 du règlement du 13 octobre 2003

Langues

L'étiquette, les mentions figurant sur l'emballage et les documents d'accompagnement doivent être libellés au moins dans la langue ou les langues nationales de l'Etat membre sur le territoire desquels l'engrais CE est commercialisé.

Article 12 du règlement du 13 octobre 2003

Emballage

Dans le cas des engrais CE emballés, l'emballage doit être clos de telle façon ou par un dispositif tel que le fait de l'ouvrir endommage irrémédiablement le système de fermeture, le scellé ou l'emballage lui-même. L'emploi de sacs à valve est admis.

Article 13 du règlement du 13 octobre 2003

Tolérances

1. Les teneurs en éléments fertilisants des engrais CE doivent respecter les tolérances fixées à l'annexe II. Ces tolérances visent à tenir compte des variations de fabrication, d'échantillonnage et d'analyse.

2. Les tolérances définies à l'annexe II ne doivent pas être systématiquement mises à profit par le fabricant.

3. Aucune tolérance n'est admise en ce qui concerne les teneurs minimales et maximales spécifiées à l'annexe I.

Article 14 du règlement du 13 octobre 2003

Exigences relatives aux engrais

Un type d'engrais est inclus dans l'annexe I uniquement si :

a) il apporte des éléments fertilisants de manière efficace ;

b) des méthodes appropriées d'échantillonnage, d'analyse et, si nécessaire, d'essai sont disponibles; c) dans des conditions normales d'utilisation, il n'a pas d'effet préjudiciable sur la santé des hommes, des animaux ou des plantes, ni sur l'environnement.

Article 15 du règlement du 13 octobre 2003

Clause de sauvegarde

1. Si un Etat membre a des motifs valables de penser qu'un engrais CE donné, bien que conforme aux prescriptions du présent règlement, constitue un risque pour la sécurité ou la santé des hommes, des animaux ou des plantes, ou pour l'environnement, il peut provisoirement interdire la mise sur le marché de cet engrais sur son territoire ou la soumettre à des conditions particulières. Il en informe immédiatement les autres États membres et la Commission, en justifiant sa décision.

2. La Commission prend une décision en la matière, dans les quatre-vingt-dix jours suivant la réception des informations, conformément à la procédure réglementaire visée à l'article 32, paragraphe 2.

3. Les dispositions du présent règlement ne font pas obstacle à la prise de mesures par la Commission ou un État membre visant, au nom de la sécurité publique, à interdire, restreindre ou entraver la mise sur le marché des engrais CE.

Titre II : Dispositions applicables à des types spécifiques d'engrais

Chapitre I : Engrais inorganiques à éléments fertilisants majeurs

Article 16 du règlement du 13 octobre 2003

Champ d'application

Le présent chapitre concerne les engrais inorganiques solides ou fluides, simples ou composés, à éléments fertilisants majeurs, y compris ceux qui contiennent des éléments fertilisants secondaires et/ou des oligoéléments, dont la teneur minimale en éléments fertilisants correspond aux valeurs prescrites dans les sections A, B, C, E.2.2. ou E.2.3. de l'annexe I.

Article 17 du règlement du 13 octobre 2003

Déclaration d'éléments fertilisants secondaires dans des engrais contenant des éléments fertilisants majeurs

Il est possible de déclarer la teneur en calcium, magnésium, sodium et soufre en tant qu'éléments fertilisants secondaires des engrais CE appartenant aux types d'engrais énumérés dans les sections A, B et C de l'annexe I, à condition que ces éléments soient présents en quantités au moins égales aux minima ci-dessous :
a) 2 % d'oxyde de calcium (CaO), soit 1,4 % de Ca ;
b) 2 % d'oxyde de magnésium (MgO), soit 1,2 % de Mg ;
c) 3 % d'oxyde de sodium (Na2O), soit 2,2 % de Na ;
d) 5 % d'anhydride sulfurique (SO3), soit 2 % de S.

La dénomination du type est alors complétée par les mentions supplémentaires prévues à l'article 19, paragraphe 2, point ii).

Article 18 du règlement du 13 octobre 2003

Calcium, magnésium, sodium et soufre

1. La teneur en magnésium, en sodium et en soufre des engrais énumérés dans les sections A, B et C de l'annexe I est déclarée de l'une des manières suivantes :
a) la teneur totale exprimée en pourcentage de masse de l'engrais ;
b) la teneur totale et la teneur soluble dans l'eau, exprimées en pourcentage de masse de l'engrais lorsque la teneur soluble dans l'eau est au moins égale au quart de la teneur totale ;
c) lorsqu'un élément est totalement soluble dans l'eau, seule la teneur soluble dans l'eau est déclarée, en pourcentage de masse.

2. Sauf spécification contraire mentionnée à l'annexe I, la teneur en calcium n'est déclarée que si celui-ci est soluble dans l'eau; elle est exprimée en pourcentage de masse de l'engrais.

Article 19 du règlement du 13 octobre 2003

Identification

1. Outre les mentions d'identification obligatoires visées à l'article 9, paragraphe 1, point a), les mentions énoncées aux paragraphes 2, 3, 4, 5 et 6 du présent article sont également indiquées.

2. Pour les engrais composés, après la dénomination du type, les mentions suivantes sont ajoutées :
i) les symboles chimiques des éléments fertilisants secondaires déclarés, placés entre parenthèses après les symboles des éléments fertilisants majeurs ;
ii) les nombres indiquant les teneurs en éléments fertilisants majeurs. Les teneurs en éléments fertilisants secondaires déclarés sont indiquées, entre parenthèses, après les teneurs en éléments fertilisants majeurs.

3. Seuls les nombres indiquant les teneurs en éléments fertilisants majeurs et secondaires suivent la dénomination du type.

4. Lorsque des oligoéléments sont déclarés, figure la mention «contient des oligoéléments» ou la mention «contient» suivie du nom ou des noms des oligoéléments présents et de leur symbole chimique.

5. La teneur déclarée en éléments fertilisants majeurs et secondaires est indiquée, en pourcentage de masse, par des nombres entiers ou, le cas échéant, lorsqu'une méthode d'analyse appropriée existe, par des nombres à une décimale. Pour les engrais contenant plus d'un élément fertilisant déclaré, les éléments fertilisants majeurs sont indiqués dans l'ordre suivant: N, P2O5 et/ou P, K2O et/ou K, et les éléments fertilisants secondaires dans l'ordre suivant: CaO et/ou Ca, MgO et/ou Mg, Na2O et/ou Na, SO3 et/ou S. Pour la teneur déclarée en oligoéléments, on désignera chacun d'entre eux et on indiquera leur symbole chimique, en précisant le pourcentage de masse, comme spécifié dans les sections E.2.2. et E.2.3. de l'annexe I, ainsi que les solubilités.

6. Les formes et les solubilités des éléments fertilisants sont également exprimées en pourcentage de masse de l'engrais, sauf si l'annexe I prévoit explicitement de les indiquer d'une autre façon. Les nombres sont indiqués avec une décimale, sauf dans le cas des oligoéléments où le nombre de décimales est spécifié dans les sections E.2.2. et E.2.3. de l'annexe I.

Chapitre II : Engrais inorganiques à éléments fertilisants secondaires

Article 20 du règlement du 13 octobre 2003

Champ d'application

Le présent chapitre concerne les engrais inorganiques solides ou fluides à éléments fertilisants secondaires, y compris ceux qui contiennent des oligoéléments, et dont la teneur minimale en éléments fertilisants correspond aux valeurs prescrites dans les sections D, E.2.2. et E.2.3. de l'annexe I.

Article 21 du règlement du 13 octobre 2003

Identification

1. Outre les mentions d'identification obligatoires visées à l'article 9, paragraphe 1, point a), les mentions énoncées aux paragraphes 2, 3, 4 et 5 du présent article sont également indiquées.

2. Lorsque des oligoéléments sont déclarés, figure la mention «contient des oligoéléments» ou la mention «contient» suivie du nom ou des noms des oligoéléments présents et de leur symbole chimique.

3. La teneur déclarée en éléments fertilisants secondaires est indiquée, en pourcentage de masse, par des nombres entiers ou, le cas échéant, lorsqu'une méthode d'analyse appropriée existe, par des nombres à une décimale. Lorsqu'il y a plus d'un élément fertilisant secondaire, ceux-ci sont indiqués dans l'ordre suivant: CaO et/ou Ca, MgO et/ou Mg, Na2O et/ou Na, SO3 et/ou S. Pour la teneur déclarée en oligoéléments, on désignera chacun d'entre eux et on indiquera leur symbole chimique, en précisant le pourcentage de masse, comme spécifié dans les sections E.2.2. et E.2.3. de l'annexe I, ainsi que les solubilités.

4. Les formes et solubilités des éléments fertilisants sont également exprimées en pourcentage de masse de l'engrais, sauf si l'annexe I prévoit explicitement de les indiquer d'une autre façon. Les nombres sont indiqués avec une décimale, sauf dans le cas des oligoéléments où le nombre de décimales est spécifié dans les sections E.2.2. et E.2.3. de l'annexe I. 5. Sauf disposition contraire mentionnée à l'annexe I, la teneur en calcium n'est déclarée que si celui-ci est soluble dans l'eau; elle est exprimée en pourcentage de masse de l'engrais.

Chapitre III : Engrais inorganiques à oligoéléments

Article 22 du règlement du 13 octobre 2003

Champ d'application

Le présent chapitre concerne les engrais inorganiques solides ou fluides à oligoéléments, avec une teneur minimale en éléments fertilisants correspondant aux valeurs prescrites dans les sections E.1 et E.2.1 de l'annexe I.

Article 23 du règlement du 13 octobre 2003

Identification

1. Outre les mentions d'identification obligatoires visées à l'article 9, paragraphe 1, point a), les mentions énoncées aux paragraphes 2, 3, 4 et 5 du présent article sont également indiquées.

2. Lorsque l'engrais contient plus d'un oligoélément, la désignation «mélange d'oligoéléments», suivie du nom des oligoéléments présents et de leur symbole chimique, est indiquée.

3. Pour les engrais ne contenant qu'un seul oligoélément (section E.1 de l'annexe I), la teneur déclarée en oligoéléments est indiquée, en pourcentage de masse, par un nombre entier ou, le cas échéant, par un nombre à une décimale.

4. Les formes et solubilités des oligoéléments sont exprimées en pourcentage de masse de l'engrais, sauf si l'annexe I prévoit explicitement que cette teneur est exprimée d'une autre façon. Pour les oligoéléments, le nombre de décimales est indiqué dans la section E.2.1. de l'annexe I.

5. En ce qui concerne les produits figurant dans les sections E.1. et E.2.1. de l'annexe I, la mention suivante est indiquée sur l'étiquette et sur les documents d'accompagnement, en dessous des déclarations obligatoires ou facultatives : «À n'utiliser qu'en cas de besoin reconnu. Ne pas dépasser les doses adéquates.»

Article 24 du règlement du 13 octobre 2003

Emballage

Les engrais CE couverts par les dispositions du présent chapitre sont emballés.

Chapitre IV : Engrais à base de nitrate d'ammonium et à forte teneur en azote

Article 25 du règlement du 13 octobre 2003

Champ d'application

Aux fins du présent chapitre, les engrais à base de nitrate d'ammonium et à forte teneur en azote, simples ou composés, sont des produits à base de nitrate d'ammonium fabriqués pour être utilisés comme engrais et contenant plus de 28 % en masse d'azote provenant du nitrate d'ammonium. Ce type d'engrais peut contenir des substances inorganiques ou inertes. Les substances qui sont utilisées dans la fabrication de ce type d'engrais ne doivent accroître ni sa sensibilité thermique, ni son aptitude à la détonation.

Article 26 du règlement du 13 octobre 2003

Mesures et contrôles de sécurité

1. Le fabricant veille à ce que les engrais simples à base de nitrate d'ammonium et à forte teneur en azote soient conformes aux dispositions de la section 1 de l'annexe III.

2. Lors des contrôles officiels des engrais simples à base de nitrate d'ammonium et à forte teneur en azote prévus au présent chapitre, les méthodes de contrôle, d'analyse et d'essai sont appliquées conformément aux dispositions de la section 3 de l'annexe III.

3. Pour assurer la traçabilité des engrais CE à base de nitrate d'ammonium et à forte teneur en azote mis sur le marché, le fabricant conserve les dossiers relatifs au nom et à l'adresse des sites où l'engrais en question et ses principaux composants ont été produits, ainsi que le nom et l'adresse de l'exploitant du site. Ces dossiers sont à la disposition des Etats membres, à des fins d'inspection, pendant toute la durée de mise sur le marché de l'engrais et pendant une période supplémentaire de deux ans à compter de l'arrêt de la fourniture.

Article 27 du règlement du 13 octobre 2003

Essai de détonabilité

Sans préjudice des mesures visées à l'article 26, le fabricant veille à ce que tous les types d'engrais CE à base de nitrate d'ammonium et à forte teneur en azote mis sur le marché aient passé avec succès l'essai de détonabilité décrit aux sections 2, 3 (méthode 1, point 3) et 4 de l'annexe III du présent règlement. Cet essai doit être effectué par l'un des laboratoires agréés visés à l'article 30, paragraphe 1, ou à l'article 33, paragraphe 1. Le fabricant présente les résultats de l'essai à l'autorité compétente de l'Etat membre concerné au moins cinq jours avant de mettre l'engrais sur le marché ou au moins cinq jours avant l'arrivée de l'engrais aux frontières de la Communauté européenne dans le cas d'une importation. Par la suite, le fabricant continue de garantir que toutes les fournitures de l'engrais mis sur le marché peuvent passer avec succès l'essai susmentionné.

Article 28 du règlement du 13 octobre 2003

Emballage

Les engrais à base de nitrate d'ammonium et à forte teneur en azote ne sont mis à la disposition de l'utilisateur final que sous emballage.



Titre III : Evaluation de la conformité des engrais

Article 29 du règlement du 13 octobre 2003

Mesures de contrôle

1. Les Etats membres peuvent soumettre les engrais portant l'indication «engrais CE» à des contrôles officiels, en vue de vérifier leur conformité au présent règlement. Les États membres ont la faculté de fixer des redevances ne dépassant pas le coût des essais nécessaires pour de telles mesures de contrôle, mais cela n'oblige pas les fabricants à répéter des essais, ni à payer pour des essais répétés, lorsque le premier essai a été effectué par un laboratoire satisfaisant aux conditions de l'article 30 et que cet essai a établi la conformité des engrais en question.

2. Les États membres veillent à ce que, lors des contrôles officiels des engrais CE appartenant aux types d'engrais énumérés à l'annexe I, l'échantillonnage et l'analyse soient effectués conformément aux méthodes décrites aux annexes III et IV.

3. Le respect des dispositions du présent règlement en ce qui concerne la conformité aux types d'engrais ainsi que le respect des teneurs déclarées en éléments fertilisants et/ou des teneurs déclarées, en forme et solubilité, de ces éléments ne peut être établi, lors des contrôles officiels, que par l'emploi des méthodes d'échantillonnage et d'analyse établies conformément aux dispositions des annexes III et IV et en tenant compte des tolérances spécifiées à l'annexe II.

4. Les méthodes de mesure, d'échantillonnage et d'analyse sont adaptées et actualisées selon la procédure visée à l'article 32, paragraphe 2, et en utilisant, chaque fois que possible, des normes européennes. La même procédure s'applique à l'adoption des règles d'application nécessaires pour préciser les mesures de contrôle prévues au titre du présent article et des articles 8, 26 et 27 du présent règlement. Ces règles portent notamment sur la fréquence à laquelle les tests doivent être effectués ainsi que sur les mesures visant à garantir que l'engrais mis sur le marché est identique à l'engrais testé.

Article 30 du règlement du 13 octobre 2003

Laboratoires

1. Les États membres notifient à la Commission la liste des laboratoires agréés sur leur territoire qui sont compétents pour fournir les services nécessaires à la vérification de la conformité des engrais CE avec les dispositions du présent règlement. Ces laboratoires doivent respecter les normes mentionnées dans la section B de l'annexe V. Cette notification est effectuée au plus tard pour le 11 juin 2004 et lors de chaque modification ultérieure.

2. La Commission publie la liste des laboratoires agréés au Journal officiel de l'Union européenne.

3. Lorsqu'un Etat membre a des raisons fondées d'estimer qu'un laboratoire agréé ne respecte pas les normes visées au paragraphe 1, il soulève la question au sein du comité visé à l'article 32. Si le comité convient que ce laboratoire ne respecte pas les normes, la Commission retire le nom de la liste visée au paragraphe 2. 4. La Commission arrête une décision en la matière dans un délai de quatre-vingt-dix jours à compter de la réception des informations conformément à la procédure prévue à l'article 32, paragraphe 2. 5. La Commission publie la liste modifiée au Journal officiel de l'Union européenne.

Titre IV : Dispositions finales

Chapitre I : Adaptation des annexes

Article 31 du règlement du 13 octobre 2003

Nouveaux engrais CE

1. L'insertion d'un nouveau type d'engrais à l'annexe I du présent règlement est adoptée conformément à la procédure visée à l'article 32, paragraphe 2.

2. Un fabricant, ou son représentant, qui souhaite proposer un nouveau type d'engrais à ajouter à l'annexe I et doit, à cet effet, constituer un dossier technique le fait en tenant compte des documents techniques visés dans la section A de l'annexe V.

3. Les modifications nécessaires pour adapter les annexes au progrès technique sont arrêtées selon la procédure visée à l'article 32, paragraphe 2.

Article 32 du règlement du 13 octobre 2003

Procédure de comité

1. La Commission est assistée par un comité.

2. Dans le cas où il est fait référence au présent paragraphe, les articles 5 et 7 de la décision 1999/468/CE s'appliquent, dans le respect des dispositions de l'article 8 de celle-ci. La période prévue à l'article 5, paragraphe 6, de la décision 1999/468/CE est fixée à trois mois.

3. Le comité adopte son règlement intérieur.

Chapitre II : Dispositions transitoires

Article 33 du règlement du 13 octobre 2003

Laboratoires compétents

1. Sans préjudice des dispositions de l'article 30, paragraphe 1, les Etats membres peuvent, pendant une période transitoire allant jusqu'au 11 décembre 2007, continuer d'appliquer leurs dispositions nationales pour autoriser les laboratoires compétents à fournir les services nécessaires à la vérification de la conformité des engrais CE avec les prescriptions du présent règlement.

2. Les Etats membres notifient la liste de ces laboratoires à la Commission, en fournissant des précisions sur leur système d'autorisation. Cette notification est effectuée au plus tard pour le 11 juin 2004 et lors de chaque modification ultérieure.

Article 34 du règlement du 13 octobre 2003

Emballage et étiquetage

Nonobstant les dispositions de l'article 35, paragraphe 1, les mentions, emballages, étiquettes et documents d'accompagnement des engrais CE couverts par les directives antérieures peuvent continuer à être utilisés jusqu'au 11 juin 2005.

Chapitre III : Dispositions finales

Article 35 du règlement du 13 octobre 2003

Directives abrogées

1. Les directives 76/116/CEE, 77/535/CEE, 80/876/CEE et 87/94/CEE sont abrogées.

2. Les références aux directives abrogées s'entendent comme faites au présent règlement. En particulier, les dérogations à l'article 7 de la directive 76/116/CEE accordées par la Commission au titre de l'article 95, paragraphe 6, du traité s'entendent comme des dérogations à l'article 5 du présent règlement et continuent à produire des effets nonobstant l'entrée en vigueur du présent règlement. En attendant l'adoption des sanctions prévues à l'article 36, les Etats membres continuent d'appliquer les sanctions applicables en cas de violation des dispositions nationales de mise en oeuvre des directives énumérées au paragraphe 1.

Article 36 du règlement du 13 octobre 2003

Sanctions

Les Etats membres déterminent le régime de sanctions applicable aux violations des dispositions du présent règlement et prennent toute mesure nécessaire pour en assurer la mise en oeuvre. Les sanctions prévues doivent être effectives, proportionnées et dissuasives.

Article 37 du règlement du 13 octobre 2003

Dispositions nationales

Les Etats membres notifient à la Commission au plus tard pour le 11 juin 2005 toute disposition nationale adoptée en vertu de l'article 6, paragraphes 1 et 2, de l'article 29, paragraphe 1, et de l'article 36 du présent règlement, et notifient sans délai à la Commission toute modification postérieure desdites dispositions.

Article 38 du règlement du 13 octobre 2003

Entrée en vigueur

Le présent règlement entre en vigueur vingt jours après sa publication au Journal officiel de l'Union européenne, à l'exception de l'article 8 et de l'article 26, paragraphe 3 qui entrent en vigueur le 11 juin 2005. Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout Etat membre.

Fait à Luxembourg, le 13 octobre 2003.

Par le Parlement européen
Le président
P. Cox

Par le Conseil
Le président
G. Alemanno

Annexes

Annexe I : Liste des types d'engrais CE

A. Engrais inorganiques simples à éléments fertilisants primaires

A.1. Engrais azotés



(Règlement (CE) n° 1107/2008 de la Commission du 7 novembre 2008, annexe I)

L’entrée correspondant au type d’engrais 4 «sulfate d’ammoniaque» est remplacée par le texte suivant :

Image retirée.



(Règlement (CE) n° 1107/2008 de la Commission du 7 novembre 2008, annexe I)

Dans le tableau A.1, les entrées correspondant aux types d’engrais 16 et 17 et la note (a) sont supprimées ; le type 18 devient le type 16

A.2. Engrais phosphatés

Pour les engrais vendus sous forme granulée et dont les composants de base comportent un critère de finesse de mouture (nos 1, 3, 4, 5, 6 et 7), celle-ci est établie au moyen d'une méthode d'analyse appropriée.

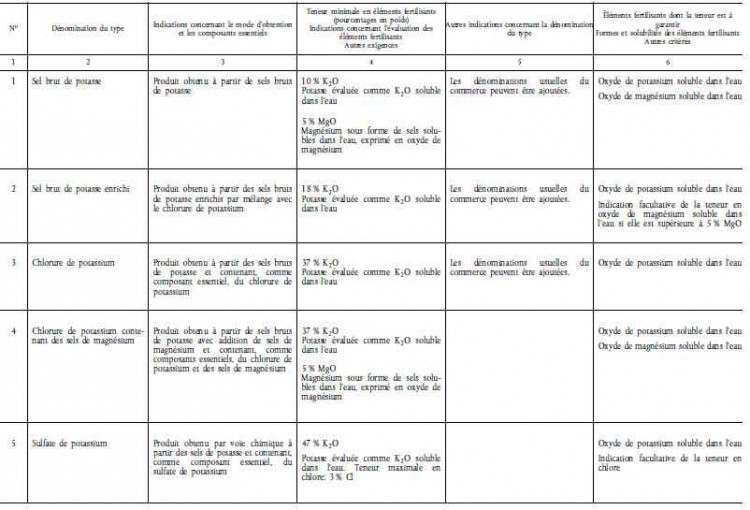

A. 3. Engrais potassiques



B. Engrais inorganiques composés à éléments fertilisants primaires

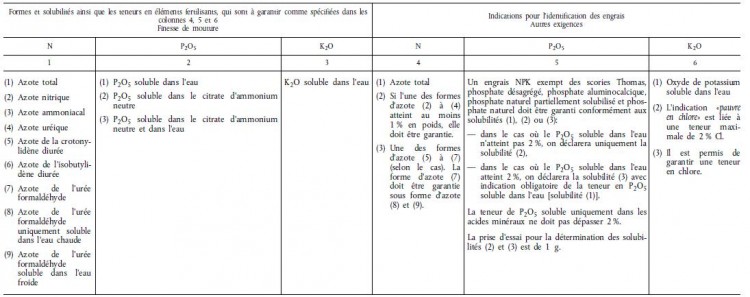

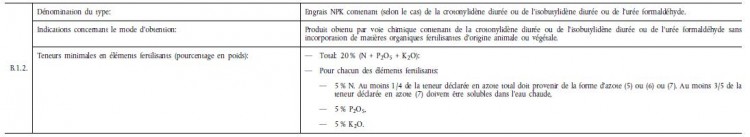

B.1. Engrais NPK




B.1. Engrais NPK (suite)

B.2. Engrais NP


B.2. Engrais NP (suite)

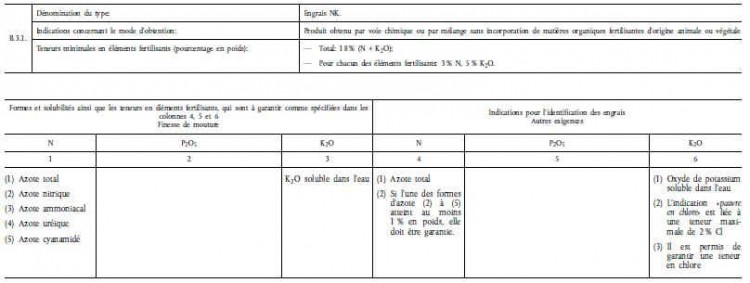

B.3. Engrais NK


B.3. Engrais NK (suite)


B.4. Engrais PK



C. Engrais inorganiques et fuides

C.I. Engrais fluides simples

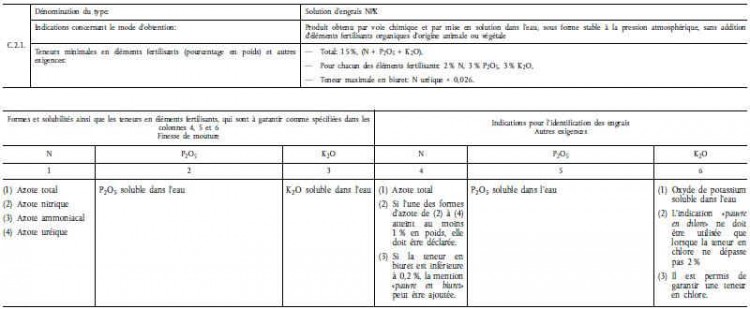

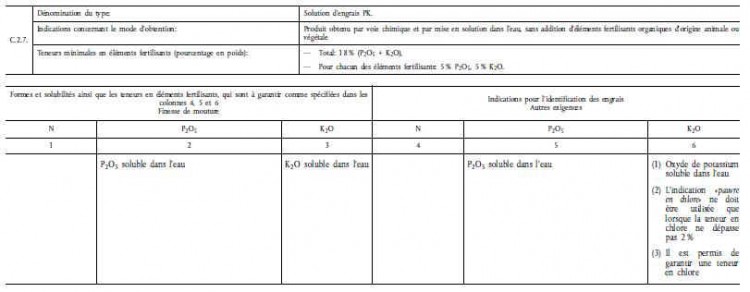

C.2.Engrais fluides composés


C.2.Engrais fluides composés (suite)


C.2. Engrais fluides composés (suite)



C.2. Engrais fluides composés (suite)


C.2. Engrais fluides composés (suite)


C.2. Engrais fluides composés (suite)



C.2. Engrais fluides composés (suite)


C.2. Engrais fluides composés (suite)


D. Engrais inorganiques avec éléments secondaires



E. Engrais inorganiques avec oligoéléments

Note explicative : les notes ci-après sont applicables à l'ensemble de la partie E.

Note 1 : la dénomination d'un agent chélatant peut être faite par ses initiale, telles qu'elles figurent en E.3.

Note 2 : si le produit ne donne aucun résidu solide après dissolution dans l'eau, il peut être qualifié «pour dissolution».

Note 3 : lorsqu'un oligoélément est présent sous forme chélatée, l'intervalle de pH assurant une bonne stabilité de la fraction chélatée devra être indiqué.

E.1. Engrais ne déclarant qu'un seul oligoélément

E.1.1. Bore



E.1.2. Cobalt


E.1.3. Cuivre


E.1.4. Fer

(Règlement  (CE) n° 162/2007 de la Commission du 19 février 2007, annexe I)

Image retirée.

E.1.5. Manganèse



 E.1.6. Molybdène


E.1.7. Zinc


E.2. Teneurs minimales en oligoéléments en pourcentage de poids d'engrais

E.2.1. Mélanges solides ou fluides d'oligoéléments


Somme minimale d'oligoéléments dans un mélange solide : 5 % en poids de l'engrais.

Somme minimale d'oligoéléments dans un mélange fluide : 2 % en poids de l'engrais.

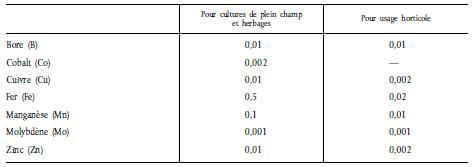

E.2.2. Engrais CE contenant des éléments fertilisants primaires et/ou secondaires avec oligoéléments apportés au sol


E.2.3. Engrais CE contenant des éléments fertilisants primaires et/ou secondaires avec oligoéléments pour pulvérisation foliaire


« E.3. Liste des molécules organiques autorisées pour chélater et complexer les oligoéléments

(Règlement  (CE) n° 162/2007 de la Commission du 19 février 2007, annexe I)

Les substances suivantes sont autorisées, pour autant que l’oligoélément chélaté correspondant remplisse les conditions de la directive 67/548/CEE du Conseil (*).

E.3.1. Agents chélatants (**)

Acides, ou sels de sodium, potassium ou ammonium de :

Image retirée.

(*) JO 196 du 16.8.1967, p. 1.
(**) Les agents chélatants doivent être identifiés et quantifiés par les normes européennes qui couvrent les agents susmentionnés.
(***) Pour information uniquement

« F. Inhibiteurs de nitrification et d’uréase

Les inhibiteurs de nitrification et d’uréase inscrits aux tableaux F.1 et F.2 ci-dessous peuvent être ajoutés aux types d’engrais azotés répertoriés dans les sections A.1, B.1, B.2, B.3, C.1 et C.2 de l’annexe I, sous réserve des dispositions suivantes :

1) la teneur totale en azote de l’engrais est constituée, pour au moins 50 %, des formes d’azote spécifiées dans la colonne 3 ;

2) ils ne font pas partie des types d’engrais mentionnés dans la colonne 4.

S’agissant des engrais auxquels un inhibiteur de nitrification inscrit au tableau F.1 a été ajouté, il convient d’accompagner la désignation type de la mention “avec inhibiteur de nitrification [(désignation type de l’inhibiteur de nitrification)]”.

S’agissant des engrais auxquels un inhibiteur d’uréase inscrit au tableau F.2 a été ajouté, il convient d’accompagner la désignation type de la mention “avec inhibiteur d’uréase [(désignation type de l’inhibiteur d’uréase)]”.

Le responsable de la mise sur le marché doit fournir avec chaque emballage, ou avec les documents d’accompagnement s’il s’agit d’une livraison en vrac, une notice technique aussi complète que possible. Ces informations doivent notamment permettre à l’utilisateur de déterminer les périodes de mise en oeuvre et les doses d’application en fonction des cultures auxquelles cet engrais est destiné.

De nouveaux inhibiteurs de nitrification ou d’uréase peuvent être inclus respectivement dans les tableaux F.1 ou F.2 après l’évaluation des dossiers techniques soumis conformément aux lignes directrices devant être élaborées pour ces composés.

F.1. Inhibiteurs de nitrification

Image retirée.

F.2. Inhibiteurs d’uréase

Image retirée.

Annexe II : Tolérances

Les tolérances indiquées dans la présente annexe sont des valeurs négatives exprimées en pourcentage en masse.

En ce qui concerne la teneur garantie en éléments fertilisants des divers types d'engrais CE, les tolérances applicables sont les suivantes :

1. Engrais inorganiques simples à éléments fertilisants primaires valeur absolues en pourcentage en masse exprimée en N, P2O5, K2O, MgO, C.l.

1.1. Engrais azotés


1.2. Engrais phosphatés

Scories Thomas :


1.3. Engrais potassiques


  1.4. Autres éléments


2. Engrais inorganiques composés à éléments fertilisants primaires

2.1. Eléments fertilisants


2.2. Somme exclusive des écarts négatifs par rapport à la valeur déclarée


3. Fertilisants secondaires dans les engrais

Les tolérances admises par rapport aux valeurs déclarées du calcium, du magnésium, du sodium et du soufre sont fixées à un quart des teneurs déclarées en ces éléments avec un maximum de 0,9 % en valeur absolue pour le CaO, le MgO, le Na2O et le SO3, soit 0,64 pour le Ca, 0,55 pour le Mg, 0,67 pour le Na et 0,36 pour le S.

4. Oligoéléments dans les engrais Les tolérances admises par rapport aux teneurs déclarées en oligoéléments sont fixées à :
- 0,4 % en valeur absolue pour les teneurs supérieures à 2 %,
- 1/5 de la valeur déclarée pour les teneurs inférieures ou égales à 2 %.

En ce qui concerne la teneur garantie pour les différentes formes d'azote et les solubilités de l'anhydride phosphorique, les tolérances sont de 1/10 de la teneur globale de l'élément concerné avec un maximum de 2 % en masse, pour autant que la teneur totale en élément fertilisant reste dans des limites spécifiées à l'annexe I et des tolérances spécifiées ci-dessus.

Annexe III : Dispositions techniques concernant les engrais à base de nitrate d'ammonium, à forte teneur en azote

1. Caractéristiques et limites de l'engrais simple à base de nitrate d'ammonium et à forte teneur en azote

1.1. Porosité (rétention d'huile) La rétention d'huile de l'engrais, qui doit avoir été soumis préalablement à deux cycles thermiques d'une température de 25 à 50 ° C, et conformément aux dispositions de la partie 2 de la section 3 de la présente annexe, ne doit pas dépasser 4 % en masse.

1.2. Composants combustibles Le pourcentage en masse de matière combustible, mesurée sous forme de carbone, ne doit pas dépasser 0,2 % pour les engrais d'une teneur en azote égale ou supérieure à 31,5 % en masse et ne doit pas dépasser 0,4 % pour les engrais d'une teneur en azote égale ou supérieure à 28 %, mais inférieure à 31,5 % en masse.

1.3. pH Une solution constituée par 10 g d'engrais dans 100 ml d'eau doit présenter un pH égal ou supérieur à 4,5.

1.4. Analyse granulométrique La fraction d'engrais qui traverse un tamis de maille de 1 mm ne doit pas dépasser 5 % en masse, ni 3 % en masse lorsque la maille est de 0,5 mm.

1.5. Chlore La teneur maximale en chlore est fixée à 0,02 % en masse.

1.6. Métaux lourds Il ne devrait y avoir aucune adjonction délibérée de métaux lourds et, pour toute trace de ces métaux qui résulterait du processus de production, la limite fixée par le comité ne devrait pas être dépassée.

La teneur en cuivre ne doit pas dépasser 10 mg/kg.

Aucune limite n'est fixée pour d'autres métaux lourds.

2. Description de l'essai de détonabilité concernant les engrais à base de nitrate d'ammonium à forte teneur en azote

L'essai est effectué sur un échantillon représentatif d'engrais. L'échantillon tout entier sera soumis à cinq cycles thermiques conformément aux dispositions de la partie 3 de la section 3 de la présente annexe, avant l'exécution de l'essai de détonabilité.

L'engrais est soumis à l'essai de détonabilité dans un tube d'acier horizontal, dans les conditions suivantes :
- tube en acier sans soudure,
- longueur du tube: 1 000 mm au moins,
- diamètre extérieur: 114 mm au moins,
- épaisseur de paroi: 5 mm au moins,

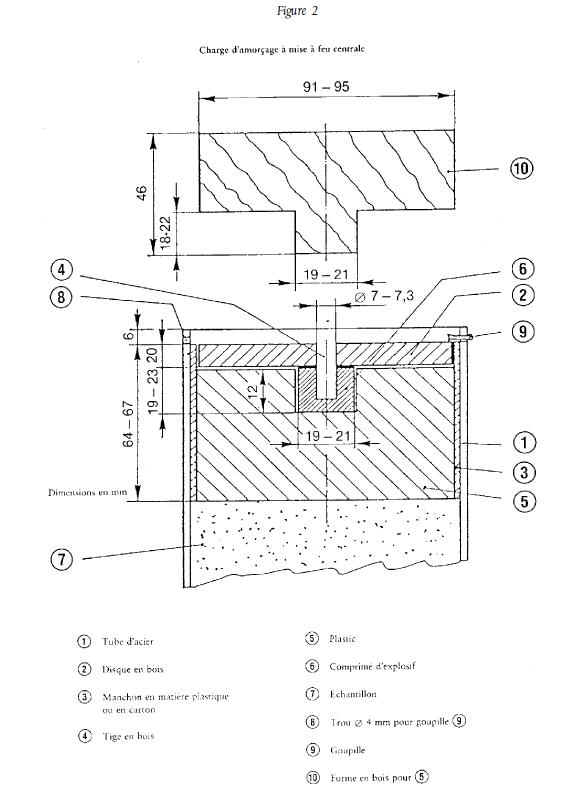

- relais d'amorçage: la nature et les dimensions de la charge-relais d'amorçage devraient être choisies pour obtenir, au niveau de l'échantillon (de matière) à essayer, la sollicitation détonnante la plus forte sous le rapport de la propagation de la détonation,
- température d'essai: 15-25 ° C,
- cylindres-témoins de plomb pour la détonabilité: 50 mm de diamètre, 100 mm de hauteur,
- placés à des intervalles de 150 mm et supportant le tube horizontalement. On fera deux essais. L'essai est considéré comme concluant si l'écrasement d'un ou de plusieurs cylindres de support en plomb est inférieur à 5 % lors de chaque essai.

3. Méthodes de contrôle du respect des limites fixées aux annexes III-1 et III-2

Méthode 1

Méthodes pour l'application des cycles thermiques

1. Objet et champ d'application

Le présent document définit les procédures d'exécution des cycles thermiques préalablement à l'essai de rétention d'huile sur un engrais simple à base de nitrate d'ammonium à forte teneur en azote et l'essai de résistance à la détonation sur un engrais simple ou composé à base de nitrate d'ammonium à forte teneur en azote.

Les méthodes des cycles thermiques clos décrites dans la présente section sont considérées comme simulant de manière satisfaisante les conditions à prendre en compte dans le cadre de l'application du titre II, chapitre IV; cependant, ces méthodes ne simulent pas nécessairement toutes les conditions possibles durant le transport et le stockage ;

2. Cycles thermiques visés à l'annexe III-1 2.1.

Champ d'application

La présente procédure s'applique à l'exécution de cycles thermiques avant la détermination de la rétention d'huile de l'engrais.

2.2. Principe et définition

La prise d'essai est placée dans un flacon Erlenmeyer. On la chauffe de la température ambiante à la température de 50 ° C, et on la maintient à cette température pendant deux heures (phase à 50 ° C). La prise d'essai est ensuite refroidie à la température de 25 ° C, et maintenue à cette température pendant deux heures (phase à 25 ° C). L'ensemble des deux phases successives à 50 ° C et à 25 ° C constitue un cycle thermique. Après avoir subi deux cycles thermiques, la prise d'essai est conservée à une température de 20 ± 3 ° C en vue de la détermination de la rétention d'huile.

2.3. Appareillage Appareillage de laboratoire classique avec, en particulier :
- des bains-marie thermostatés à 25 (± 1) et 50 (± 1) ° C respectivement,
- des flacons Erlenmeyer à capacité propre de 150 ml.

2.4. Mode opératoire

Introduire chaque prise d'essai d'un poids de 70 (± 5) g dans un flacon Erlenmeyer, puis obturer ce dernier.

Toutes les deux heures, transférer chaque flacon du bain-marie à 50 ° C au bain-marie à 25 ° C, et vice versa. Maintenir l'eau de chaque bain à température constante et assurer un mouvement permanent en agitant rapidement de façon à ce que le niveau d'eau dépasse le niveau de l'échantillon. Protéger le bouchon contre la condensation au moyen d'un capuchon en caoutchouc mousse.

3. Cycles thermiques pour l'application de l'annexe III-2

3.1. Champ d'application

Exécution de cycles thermiques avant l'essai de détonabilité.

3.2. Principe et définition

La prise d'essai est placée dans un récipient étanche. On la chauffe de la température ambiante jusqu'à 50 ° C, et on la maintient à cette température pendant une heure (phase à 50 ° C). La prise d'essai est ensuite refroidie jusqu'à obtention d'une température de 25 ° C. Cette température est maintenue pendant une heure (phase à 25 ° C). L'ensemble des deux phases successives à 50 ° C et à 25 ° C constitue un cycle thermique. Après avoir subi le nombre requis de cycles thermiques, la prise d'essai est maintenue à une température de 20 (± 3) ° C en attendant l'essai de détonabilité.

3.3. Appareillage

- Un bain-marie thermostaté entre 20 et 51 ° C d'une capacité de réchauffement et de refroidissement d'au moins 10 ° C à l'heure, ou deux bains-marie, dont l'un est thermostaté à 20 ° C et l'autre à 51 ° C. Agiter sans discontinuer l'eau du ou des bains, dont le volume doit être suffisant pour assurer une bonne circulation de l'eau.

- Un récipient en acier inoxydable, étanche de partout et pourvu en son centre d'un thermocouple. Sa largeur hors tout doit être de 45 (± 2) mm, ses parois doivent avoir 1,5 mm d'épaisseur (voir figure 1). La hauteur et la longueur du récipient peuvent être choisies en fonction des dimensions du bain-marie, par exemple 600 mm de long, 400 mm de haut.

3.4. Mode opératoire

Introduire dans le récipient une quantité d'engrais suffisante pour une seule détonation. Fermer le couvercle. Placer le récipient dans le bain-marie. Chauffer l'eau à 51 ° C, puis mesurer la température au centre de l'engrais. Une heure après que la température au centre a atteint 50 ° C, refroidir l'eau. Une heure après que la température au centre a atteint 25 ° C, chauffer l'eau pour commencer le deuxième cycle. Dans le cas du deux bains-marie, transférer le récipient dans l'autre bain après chaque période de chauffage/refroidissement.


Méthode 2

Détermination de la rétention d'huile

1. Objet et champ d'application

Le présent document décrit la méthode à appliquer pour déterminer la rétention d'huile des engrais simples à base de nitrate d'ammonium et à forte teneur en azote.

Cette méthode est applicable aussi bien aux engrais perlés qu'aux engrais granulés ne contenant pas de matières solubles dans l'huile.

2. Définition

On entend par rétention d'huile d'un engrais la quantité d'huile retenue par l'engrais déterminée dans les conditions opératoires prescrites. Cette quantité est exprimée en pourcentage en masse.

3. Principe

La prise d'essai est immergée entièrement dans du gazole pendant un temps déterminé, puis le gazole excédentaire est égoutté dans des conditions bien précises. L'accroissement de masse de la prise d'essai est alors mesuré.

4. Réactif

Gazole

Viscosité maximale : 5 mPas à 40 ° C

Densité : 0,8 à 0,85 g/ml à 20 ° C

Teneur en soufre : Image retirée. 1,0 % (m/m)

Cendres : Image retirée. 0,1 % (m/m)

5. Appareillage

Matériel de laboratoire classique et, en outre :

5.1. une balance précise à 0,01 g ;

5.2. des béchers d'une capacité de 500 ml ;

5.3. un entonnoir en matière plastique, de préférence pourvu d'un rebord supérieur vertical cylindrique, d'environ 200 mm de diamètre ;

5.4. un tamis d'essai d'ouverture de maille 0,5 mm s'emboîtant dans l'entonnoir (5.3.) ;

NB : choisir la dimension de l'entonnoir et du tamis de façon à ce qu'un petit nombre seulement de granulés se superposent et que le gazole puisse s'égoutter facilement ;

5.5. du papier-filtre à filtration rapide, crêpé, doux, d'un grammage de 150 g/m2; 5.6. du papier absorbant (qualité laboratoire).

6. Mode opératoire

6.1. Effectuer deux déterminations à intervalle rapproché sur des quantités partielles différentes de la même prise d'essai.

6.2. Retirer les particules inférieures à 0,5 mm au moyen du tamis (5.4.). Peser à 0,01 g près environ 50 g de la prise d'essai dans le bécher (5.2.). Ajouter suffisamment de gazole (section 4) pour recouvrir complètement les granulés. Remuer doucement, afin d'assurer une humidification complète de la surface de tous les granulés. Recouvrir d'un verre de montre et laisser reposer pendant une heure à 25 (± 2) ° C.

6.3. Filtrer tout le contenu du bécher dans l'entonnoir (5.3.) muni du tamis (5.4.). Laisser reposer la partie retenue par le tamis pendant une heure, afin de permettre l'écoulement de la plus grande partie du gazole.

6.4. Poser deux feuilles de papier-filtre (5.5.) d'environ 500 × 500 mm l'une sur l'autre sur une surface lisse.

Replier les quatre bords des deux feuilles vers le haut sur une largeur d'environ 40 mm pour éviter que les granulés ne s'échappent en roulant. Placer au centre des feuilles de papier-filtre deux couches de papier absorbant (5.6.). Verser tout le contenu du tamis sur le papier absorbant et assurer une répartition régulière au moyen d'un pinceau plat et souple. Au bout de deux minutes, soulever un côté du papier absorbant pour transférer les granulés sur les feuilles de papier-filtre situées en dessous, et les répartir uniformément sur ces dernières au moyen du pinceau. Placer sur la prise d'essai une nouvelle feuille de papier-filtre, dont les bords sont également relevés. Faire rouler les granulés entre les feuilles de papier-filtre par des mouvements circulaires, en exerçant une légère pression. Interrompre l'opération tous les huit mouvements circulaires; à chaque interruption, soulever les bords opposés des feuilles de papier-filtre afin de ramener vers le centre les granulés ayant roulé à la périphérie. Maintenir le rythme suivant : après quatre mouvements circulaires complets effectués d'abord dans le sens des aiguilles d'une montre, puis en sens contraire, ramener vers le centre les granulés de la manière décrite ci-avant. Refaire l'opération trois fois (soit 24 mouvements circulaires et deux relèvements des bords). Introduire ensuite avec précaution une nouvelle feuille de papier-filtre entre la feuille inférieure et la feuille supérieure, puis faire rouler les granulés sur la nouvelle feuille en soulevant les bords de la feuille supérieure. Recouvrir les granulés d'une nouvelle feuille de papier-filtre et répéter l'opération décrite ci-dessus. Immédiatement après les avoir fait rouler, verser les granulés dans un cristallisoir taré, puis peser une nouvelle fois à 0,01 g près pour déterminer la masse de la quantité de gazole retenue.

6.5. Répétition de l'opération de roulement et nouvelle pesée

Si la quantité de gazole retenue dans la quantité partielle est supérieure à 2 g, placer cette dernière sur un nouveau jeu de feuilles de papier-filtre et refaire l'opération de roulement en soulevant les bords conformément au point 6.4. (c'est-à-dire 2 × 8 mouvements circulaires, un soulèvement). Procéder ensuite à une nouvelle pesée de la quantité partielle.

7. Expression des résultats

7.1. Méthode de calcul et formule

Dans les deux déterminations visées au paragraphe 6.1., la rétention d'huile, exprimée en pourcentage de masse de la quantité partielle d'essai filtrée, est donnée par la formule suivante :


m1 est la masse en grammes de la quantité partielle tamisée (6.2.),

m2 est la masse en grammes de la quantité partielle conformément au point 6.4. ou 6.5. respectivement, à la suite de la dernière pesée.

Prendre comme résultat la moyenne arithmétique des deux déterminations.

Méthode 3

Détermination des composants combustibles

1. Objet et champ d'application

Le présent document décrit la méthode à appliquer pour le dosage de la partie combustible des engrais simples à base de nitrate d'ammonium et à forte teneur en azote.

2. Principe

Le dioxyde de carbone produit par la charge inorganique est éliminé préalablement au moyen d'un acide. Les composés organiques sont oxydés par un mélange d'acide chromique et d'acide sulfurique. Le dioxyde de carbone formé est absorbé dans une solution d'hydroxyde de baryum. Le précipité est dissous dans une solution d'acide chlorhydrique et mesuré par titrage en retour par une solution d'hydroxyde de sodium.

3. Réactifs

3.1. Trioxyde de chrome (Cr2O3) de qualité analytique (VI) ;

3.2. Acide sulfurique, 60 % en volume : Verser 360 ml d'eau dans un bécher d'un litre de capacité, puis verser avec précaution 640 ml d'acide sulfurique (densité à 20 ° C = 1,83 g/ml).

3.3. Nitrate d'argent : solution 0,1 mol/l.

3.4. Hydroxyde de baryum :

Peser 15 g d'hydroxyde de baryum [Ba (OH)2 8H2O] ; dissoudre complètement cette quantité dans de l'eau chaude. Laisser refroidir, puis transvaser la solution dans une fiole d'un litre de capacité. Compléter le niveau, puis mélanger. Filtrer sur papier-filtre plissé.

3.5. Acide chlorhydrique : solution titrée 0,1 mol/l.

3.6. Hydroxyde de sodium: solution titrée 0,1 mol/l.

3.7. Bleu de bromophénol: solution de 0,4 g par litre dans de l'eau.

3.8. Phénolphthaléine: solution à 2 g par litre dans de l'éthanol à 60 % en volume.

3.9. Chaux sodée: particules d'environ 1,0 à 1,5 mm.

3.10. Eau déminéralisée venant d'être bouillie pour éliminer le dioxyde de carbone.

4. Appareillage

4.1. Matériel courant de laboratoire, et notamment :
- un creuset filtrant à plaque de verre fritté, de 15 ml de capacité ; diamètre de la plaque : 20 mm ; hauteur totale : 50 mm; porosité 4 (diametre des pores de 5 à 15 µm),
- b'cher de 600 ml.

4.2. Azote comprimé.

4.3. Appareillage composé des parties suivantes, assemblées si possible par des joints rodes sphériques (voir figure 2).

4.3.1. Tube d'absorption A d'environ 200 mm de long et 30 mm de diamètre rempli de chaux sodée (3.9.), maintenu en place par des tampons en fibre de verre.

4.3.2. Ballon de réaction B de 500 ml à tubulure latérale et à fond rond.

4.3.3. Colonne de fractionnement de Vigreux d'environ 150 mm de long (C').

4.3.4. Refrigerant C à double surface de 200 mm de long

4.3.5. Bouteille de Drechsel D destinée à retenir l'acide éventuellement distillé en excès

4.3.6. Bain de glace E pour refroidir la bouteille de Drechsel.

4.3.7. Deux absorbeurs F1 et F2 de 32 à 35 mm de diamètre, dont le distributeur de gaz est constitué par un disque de 10 mm en verre fritté de faible porosité.

4.3.8. Pompe aspirante et dispositif régulateur d'aspiration g constitué par une pièce en verre en forme de T insérée dans le circuit, et dont le bras libre est relié au tube capillaire fin par un court tuyau en caoutchouc muni d'une pince a vis.

Attention : l'emploi d'une solution bouillante d'acide chromique dans un appareil sous pression réduite présente certains risques. Priere de prendre les précautions appropriées.

5. Mode operatoire

5.1. Prise d'essai Peser à 0,001 g près environ 10 g de nitrate d'ammonium.

5.2. Elimination des carbonates

Introduire la prise d'essai dans le ballon à reaction B. Ajouter 100 ml de H2SO4 (3.2.). Les granules se dissolvent en dix minutes environ à la temperature ambiante. Monter l'appareil conformement au schema: brancher une des extremités du tube d'absorption (A) sur la source d'azote (4.2.) via une garde hydraulique contenant une pression équivalente à 5 à 6 mm de mercure ; raccorder l'autre extremite au tube d'amenee qui plonge dans le ballon a reaction. Mettre en place la colonne de fractionnement de Vigreux (C') et le refrigérant (C) alimenté en eau de refroidissement. Régler le débit d'azote de façon à obtenir un courant modéré à travers la solution. Porter celle-ci à ebullition, et chauffer pendant deux minutes. A l'expiration de ce laps de temps, il ne doit plus y avoir d'effervescence. S'il y a de l'effervescence, continuer à chauffer pendant trente minutes. Laisser refroidir la solution pendant vingt minutes au moins sous courant d'azote.

Compléter le montage de l'appareil conformément au schema en reliant le tube du refrigérant à la bouteille de Drechsel (D), et celle-ci aux absorbeurs F1 et F2. Le courant d'azote doit être maintenu pendant le montage. Introduire rapidement 50 ml de solution d'hydroxyde de baryum (3.4.) dans chacun des absorbeurs (F1 et F2).

Faire barboter un courant d'azote pendant dix minutes environ. La solution doit rester claire dans les absorbeurs. Dans la négative, répéter le processus d'elimination des carbonates.

5.3. Oxydation et absorption

Après avoir retiré le tube d'amenée d'azote, introduire rapidement par la tubulure latérale du ballon à réaction (B) 20 g de trioxyde de chrome (3.1.) et 6 ml de solution de nitrate d'argent (3.3.). Raccorder l'appareil à la pompe aspirante et régler le courant d'azote de manière à ce qu'un courant de gaz constant barbote à travers les absorbeurs F1 et F2 en verre fritté.

Chauffer le contenu du ballon à réaction (B) à ébullition et l'y maintenir pendant une heure et demie (1). Il peut se reveler nécessaire de régler la vanne régulatrice de l'aspiration (G) pour régulariser le courant d'azote car il est possible que le carbonate de baryum précipite pendant l'essai engorge les disques en verre fritté. L'opération est bien menée quand la solution d'hydroxyde de baryum de l'absorbeur F2 reste claire. Dans la négative, recommencer l'essai. Arreter le chauffage et démonter l'appareil. Laver chacun des distributeurs (3.10.) à l'intérieur et à l'extérieur pour enlever l'hydroxyde de baryum. Recueillir l'eau de lavage dans l'absorbeur correspondant. Placer l'un après l'autre les distributeurs dans un bécher de 600 ml, qui servira au dosage ultérieurement.

Filtrer rapidement sous vide de contenu de l'absorbeur F2 puis de l'absorbeur F1 sur le creuset en verre fritté. Recueillir le précipite en rincant les absorbeurs avec de l'eau (3.10.), puis laver le creuset au moyen de 50 ml de la même eau. Placer le creuset dans le bécher de 600 ml et ajouter environ 100 ml d'eau bouillie (3.10.). Introduire 50 ml d'eau bouillie dans chacun des absorbeurs et faire passer un courant d'azote au travers des distributeurs pendant cinq minutes. Mélanger l'eau à celle du bécher. Refaire l'operation une fois de façon à assurer un rincage parfait des distributeurs.

(1) Un temps de réaction d'une heure et demie est suffisant pour la plupart des substances organiques en présence d'un catalyseur au nitrate d'argent.

5.4. Mesure des carbonates provenant des matières organiques

Introduire dans le bécher cinq gouttes de phénolphtaléine (3.8.). La solution vire alors au rouge. Ajouter de l'acide chlorhydrique (3.5.) goutte à goutte jusqu'au moment précis où la couleur rose disparait. Bien agiter la solution dans le creuset pour vérifier si la couleur rose ne réapparait pas. Ajouter cinq gouttes de bleu de bromophénol (3.7.) et titrer au moyen d'acide chlorhydrique (3.5.) jusqu'à ce que la solution vire au jaune. Ajouter encore 10 ml d'acide chlorhydrique.

Chauffer la solution à ébullition, en maintenant l'ébullition pendant une minute au maximum. Vérifier soigneusement si le liquide ne contient plus de précipite. Laisser refroidir, puis titrer en retour par la solution d'hydroxyde de sodium (3.6.).

6. Essai à blanc

Effectuer un essai à blanc en appliquant le même mode opératoire et en utilisant les mêmes quantités de tous les réactifs.

7. Expression des résultats

La teneur en composants combustibles (C), exprimée en pourcentage en masse de carbone, est donnée par la formule suivante :


E = la masse en grammes de la portion d'essai,

V1 = le volume total en millilitres d'acide chlorhydrique 0,1 mol/l ajouté après le changement de couleur de la phénolphtaléine,

V2 = le volume en millilitres de la solution d'hydroxyde de sodium 0,1 mol/l utilisée pour le titrage en retour.

Méthode 4

Mesure du pH

1. Objet et champ d'application

Le présent document définit la méthode à utiliser pour mesurer le pH d'une solution d'engrais simple à base de nitrate d'ammonium et à forte teneur en azote.

2. Principe

Mesure du pH d'une solution de nitrate d'ammonium à l'aide d'un pH-mètre.

3. Réactifs

Eau distillée ou déminéralisée, exempte de gaz carbonique.

3.1. Solution tampon, pH 6,88 à 20 ° C

Dissoudre 3,4 (± 0,01) g de dihydrogéno-orthophosphate de potassium (KH2PO4) dans environ 400 ml d'eau. Dissoudre ensuite 3,55 (± 0,01) g de monohydrogéno-orthophosphate de sodium (Na2HPO4) dans environ 400 ml d'eau. Transvaser quantitativement les deux solutions dans une fiole jaugée de 1 000 ml; compléter au volume et mélanger. Conserver cette solution dans un récipient hermétique.

3.2. Solution tampon, pH 4,00 à 20 ° C Dissoudre 10,21 (± 0,01) g d'hydrogéno-phthalate de potassium (KHC8O4H4) dans de l'eau. Transvaser quantitativement dans une fiole jaugée de 1 000 ml; compléter au volume et mélanger. Conserver cette solution dans un récipient hermétique.

3.3. On peut utiliser des solutions à pH standard disponibles dans le commerce.

4. Appareillage

pH-mètre, avec électrodes en verre et au calomel, d'une sensibilité de 0,05 unité de pH.

5. Mode opératoire

5.1. Etalonnage du pH-mètre

Etalonner le pH-mètre (4.) à une température de 20 (± 1) ° C, en utilisant les solutions tampons (3.1.), (3.2.) ou (3.3.). Faire passer un courant d'azote lent sur la surface de la solution, en le maintenant pendant toute la durée de l'essai.

5.2. Détermination

Verser 100 ml d'eau sur 10 (± 0,01) g de la prise d'essai dans un bécher de 250 ml. Éliminer les fractions insolubles par filtrage, décantation ou centrifugation du liquide. Mesurer le pH de la solution claire à une température de 20 (± 1) ° C, selon le même mode opératoire que celui utilisé pour l'étalonnage du pH-mètre.

6. Expression des résultats

Exprimer les résultats en unités de pH, à 0,1 unité près, et indiquer la température utilisée.

Méthode 5

Granulométrie

1. Objet et champ d'application

Le présent document définit la méthode à appliquer pour le tamisage d'essai des engrais simples à base de nitrate d'ammonium et à forte teneur en azote.

2. Principe

La prise d'essai est tamisée, à la main ou mécaniquement, au moyen d'un ensemble de trois tamis emboîtés. La quantité recueillie dans chaque tamis est notée; et les pourcentages de matière traversant les tamis sont ensuite calculés.

3. Appareillage

3.1. Tamis d'essai en fil métallique tissé de 200 mm de diamètre, d'une largeur de maille de 2 mm, 1 mm et 0,5 mm respectivement, de séries standard. Un couvercle et un récipient pour ces tamis.

3.2. Balance d'une sensibilité de 0,1 g.

3.3. Dispositif mécanique apte à imprimer des mouvements verticaux et horizontaux aux tamis d'essai (si disponible).

4. Mode opératoire

4.1. Diviser représentativement l'échantillon en fractions d'environ 100 g.

4.2. Peser une de ces fractions à 0,1 g près.

4.3. Disposer le jeu de tamis par ordre croissant d'ouverture (0,5 mm, 1 mm, 2 mm). Placer l'échantillon préalablement pesé sur le tamis supérieur. Ajuster le couvercle sur le tamis supérieur.

4.4. Secouer horizontalement et verticalement, à la main ou mécaniquement. En cas de traitement manuel, tapoter de temps en temps. Continuer pendant 10 minutes, ou jusqu'au moment où la quantité passant à travers chaque tamis en une minute devient inférieure à 0,1 g.

4.5. Désemboîter les tamis l'un après l'autre; recueillir la matière qu'ils contiennent. Le cas échéant, brosser légèrement la face inférieure à l'aide d'une brosse douce. 4.6. Peser à 0,1 g près la matière contenue dans chaque tamis, et celle recueillie dans le récipient.

5. Evaluation des résultats

5.1. Traduire les masses des fractions recueillies en un pourcentage du total des masses des fractions (et non de la masse initiale faisant l'objet de l'essai). Calculer le pourcentage de matière recueillie dans le récipient (particules inférieures à 0,5 mm), soit A %. Calculer le pourcentage de matière recueillie par le tamis de 0,5 mm, soit B %. Calculer le pourcentage de matière d'une granulométrie inférieure à 1,0 mm, soit (A + B) %. Le poids total des fractions obtenues ne doit pas différer de plus de 2 % du poids de la masse initiale.

5.2. Effectuer au moins deux analyses séparées. Les résultats obtenus pour A ne doivent pas différer de plus de 1 % en valeur absolue, ni ceux obtenus pour B de plus de 1,5 % en valeur absolue. Dans le cas contraire, refaire l'essai.

6. Expression des résultats

Indiquer la moyenne des deux résultats obtenus pour A, d'une part, et pour A + B, d'autre part.

Méthode 4 Mesure du pH

1. Objet et champ d'application Le présent document définit la méthode à utiliser pour mesurer le pH d'une solution d'engrais simple à base de nitrate d'ammonium et à forte teneur en azote.

2. Principe Mesure du pH d'une solution de nitrate d'ammonium à l'aide d'un pH-mètre.

3. Réactifs Eau distillée ou déminéralisée, exempte de gaz carbonique.

3.1. Solution tampon, pH 6,88 à 20 ° C Dissoudre 3,4 (± 0,01) g de dihydrogéno-orthophosphate de potassium (KH2PO4) dans environ 400 ml d'eau. Dissoudre ensuite 3,55 (± 0,01) g de monohydrogéno-orthophosphate de sodium (Na2HPO4) dans environ 400 ml d'eau. Transvaser quantitativement les deux solutions dans une fiole jaugée de 1 000 ml; compléter au volume et mélanger. Conserver cette solution dans un récipient hermétique.

3.2. Solution tampon, pH 4,00 à 20 ° C Dissoudre 10,21 (± 0,01) g d'hydrogéno-phthalate de potassium (KHC8O4H4) dans de l'eau. Transvaser quantitativement dans une fiole jaugée de 1 000 ml; compléter au volume et mélanger. Conserver cette solution dans un récipient hermétique.

3.3. On peut utiliser des solutions à pH standard disponibles dans le commerce.

4. Appareillage pH-mètre, avec électrodes en verre et au calomel, d'une sensibilité de 0,05 unité de pH.

5. Mode opératoire

5.1. Étalonnage du pH-mètre Étalonner le pH-mètre (4.) à une température de 20 (± 1) ° C, en utilisant les solutions tampons (3.1.), (3.2.) ou (3.3.). Faire passer un courant d'azote lent sur la surface de la solution, en le maintenant pendant toute la durée de l'essai.

5.2. Détermination Verser 100 ml d'eau sur 10 (± 0,01) g de la prise d'essai dans un bécher de 250 ml. Éliminer les fractions insolubles par filtrage, décantation ou centrifugation du liquide. Mesurer le pH de la solution claire à une température de 20 (± 1) ° C, selon le même mode opératoire que celui utilisé pour l'étalonnage du pH-mètre.

6. Expression des résultats Exprimer les résultats en unités de pH, à 0,1 unité près, et indiquer la température utilisée.

Méthode 5

Granulométrie

1. Objet et champ d'application

Le présent document définit la méthode à appliquer pour le tamisage d'essai des engrais simples à base de nitrate d'ammonium et à forte teneur en azote.

2. Principe La prise d'essai est tamisée, à la main ou mécaniquement, au moyen d'un ensemble de trois tamis emboîtés.

La quantité recueillie dans chaque tamis est notée; et les pourcentages de matière traversant les tamis sont ensuite calculés.

3. Appareillage

3.1. Tamis d'essai en fil métallique tissé de 200 mm de diamètre, d'une largeur de maille de 2 mm, 1 mm et 0,5 mm respectivement, de séries standard. Un couvercle et un récipient pour ces tamis.

3.2. Balance d'une sensibilité de 0,1 g.

3.3. Dispositif mécanique apte à imprimer des mouvements verticaux et horizontaux aux tamis d'essai (si disponible).

4. Mode opératoire

4.1. Diviser représentativement l'échantillon en fractions d'environ 100 g.

4.2. Peser une de ces fractions à 0,1 g près.

4.3. Disposer le jeu de tamis par ordre croissant d'ouverture (0,5 mm, 1 mm, 2 mm). Placer l'échantillon préalablement pesé sur le tamis supérieur. Ajuster le couvercle sur le tamis supérieur.

4.4. Secouer horizontalement et verticalement, à la main ou mécaniquement. En cas de traitement manuel, tapoter de temps en temps. Continuer pendant 10 minutes, ou jusqu'au moment où la quantité passant à travers chaque tamis en une minute devient inférieure à 0,1 g.

4.5. Désemboîter les tamis l'un après l'autre; recueillir la matière qu'ils contiennent. Le cas échéant, brosser légèrement la face inférieure à l'aide d'une brosse douce. 4.6. Peser à 0,1 g près la matière contenue dans chaque tamis, et celle recueillie dans le récipient.

5. Evaluation des résultats

5.1. Traduire les masses des fractions recueillies en un pourcentage du total des masses des fractions (et non de la masse initiale faisant l'objet de l'essai). Calculer le pourcentage de matière recueillie dans le récipient (particules inférieures à 0,5 mm), soit A %. Calculer le pourcentage de matière recueillie par le tamis de 0,5 mm, soit B %. Calculer le pourcentage de matière d'une granulométrie inférieure à 1,0 mm, soit (A + B) %. Le poids total des fractions obtenues ne doit pas différer de plus de 2 % du poids de la masse initiale.

5.2. Effectuer au moins deux analyses séparées. Les résultats obtenus pour A ne doivent pas différer de plus de 1 % en valeur absolue, ni ceux obtenus pour B de plus de 1,5 % en valeur absolue. Dans le cas contraire, refaire l'essai.

6. Expression des résultats

Indiquer la moyenne des deux résultats obtenus pour A, d'une part, et pour A + B, d'autre part.

Méthode 6

Détermination du chlore (des ions chlorures)

1. Objet et champ d'application

Le présent document décrit la méthode à appliquer pour la détermination du chlore (sous forme d'ions chlorures) contenu dans les engrais simples à base de nitrate d'ammonium et à forte teneur en azote.

2. Principe

Les ions chlorures dissous dans l'eau sont dosés par titrage potentiométrique au moyen d'une solution de nitrate d'argent en milieu acide.

3. Réactifs Eau distillée ou déminéralisée, exempte d'ions chlorures.

3.1. Acétone AR.

3.2. Acide nitrique concentré (densité à 20 ° C = 1,40 g/ml).

3.3. Nitrate d'argent: solution étalon 0,1 mol/l. Conserver cette solution dans un flacon brun.

3.4. Solution étalon de nitrate d'argent 0,004 mol/l. Préparer cette solution au moment de son utilisation.

3.5. Solution étalon de référence de chlorure de potassium 0,1 mol/l. Peser, à 0,1 mg près, 3,7276 g de chlorure de potassium de qualité analytique, préalablement séché pendant une heure dans une étuve à 130 ° C et ramené à la température ambiante dans un dessiccateur. Dissoudre dans un peu d'eau, puis transvaser quantitativement la solution dans une fiole jaugée de 500 ml. Compléter au volume, puis mélanger.

3.6. Solution étalon de référence de chlorure de potassium 0,004 mol/l. Préparer cette solution au moment de l'emploi.

4. Appareillage

4.1. Potentiomètre avec électrode indicatrice en argent et électrode de référence au calomel, sensibilité 2 mV, potentiel de – 500 à + 500 mV.

4.2. Un pont contenant une solution saturée de nitrate de potassium connecté à l'électrode au calomel (4.1.), fixé aux extrémités par des bouchons poreux.

4.3. Agitateur magnétique, avec barreau enrobé de Téflon.

4.4. Microburette à pointe effilée, graduée en 0,01 ml.

5. Mode opératoire

5.1. Normalisation de la solution au nitrate d'argent Prélever 5,00 ml et 10,00 ml de la solution étalon de référence de chlorure de potassium (3.6.). Verser ces quantités dans deux béchers de forme de capacité adéquate (par exemple, 250 ml). Procéder comme suit au titrage du contenu de chaque bécher.

Ajouter 5 ml de la solution d'acide nitrique (3.2.), 120 ml de l'acétone (3.1.) et une quantité d'eau suffisante pour porter le volume total à 150 ml environ. Placer le barreau de l'agitateur magnétique (4.3.) dans le bécher et mettre en marche l'agitateur. Plonger l'électrode en argent (4.1.) et l'extrémité libre du pont (4.2.) dans la solution, raccorder les électrodes au potentiomètre (4.1.) et, après avoir vérifié le zéro de l'appareil, noter la valeur du potentiel de départ.

Titrer au moyen de la microburette (4.4.) en ajoutant d'abord 4 ou 9 ml respectivement de la solution de nitrate d'argent correspondant à la solution étalon de référence de chlorure de potassium. Continuer à ajouter la solution par portions de 0,1 ml en ce qui concerne les solutions 0,004 mol/l et par portions de 0,05 ml en ce qui concerne les solutions 0,1 mol/l. Après chaque adjonction, attendre la stabilisation du potentiel.

Noter dans les deux premières colonnes d'un tableau les quantités ajoutées ainsi que les valeurs du potentiel correspondantes.

Dans une troisième colonne du tableau, noter les incréments successifs (Image retirée.1E) du potentiel E. Dans une quatrième colonne, noter les différences (Image retirée.2E), positives ou négatives, entre les incréments du potentiel (Image retirée.1E). La fin du titrage correspond a l'adjonction de la portion de 0,1 ou de 0,05 ml (V1) de la solution de nitrate d'argent qui fournit la valeur maximale de Image retirée.1E. Pour calculer le volume exact (Veq) de la solution de nitrate d'argent correspondant a la fin de la reaction, utiliser la formule suivante :


où: V0 est le volume total en ml de la solution de nitrate d'argent immédiatement inférieur, au volume qui a fourni l'incrément maximal de Image retirée.1E.

V1 est le volume en ml de la dernière adjonction de solution de nitrate d'argent (0,1 ou 0,05 ml),

b est la dernière valeur positive de Image retirée.2E,

B est la somme des valeurs absolues de la dernière valeur positive de Image retirée.2E et de la première valeur négative de Image retirée.2E (voir exemple au tableau 1).

5.2. Essai à blanc Effectuer un essai à blanc, dont il sera tenu compte dans le calcul du résultat final. Le résultat V4 de l'essai à blanc sur les réactifs est fourni, en ml, par la formule suivante :

V4 = 2V3 - V2

V2 est la valeur en ml du volume exact (Veq) de la solution de nitrate d'argent correspondant au titrage des 10 ml de solution étalon de référence de chlorure de potassium utilisés,

V3 est la valeur en ml du volume exact (Veq) de la solution de nitrate d'argent correspondant au titrage des 5 ml de solution étalon de référence de chlorure de potassium utilisés,

5.3. Essai de contrôle

L'essai à blanc peut servir en même temps à contrôler le bon fonctionnement de l'appareillage et la mise en oeuvre correcte du mode opératoire de l'essai.

5.4. Détermination

Prélever 10 à 20 g de la prise d'essai; peser à 0,01 g près. Transvaser quantitativement dans un bécher de 250 ml. Ajouter 20 ml d'eau, 5 ml de solution d'acide nitrique (3.2.), 120 ml d'acétone (3.1.) et une quantité d'eau suffisante pour porter le volume total à 150 ml environ.

Introduire le barreau de l'agitateur magnétique (4.3.) dans le bécher; placer le bécher sur l'agitateur et mettre en marche ce dernier. Plonger l'électrode en argent (4.1.) ainsi que l'extrémité libre du pont (4.2.) dans la solution, raccorder les électrodes au potentiomètre (4.1.). Après avoir vérifié le zéro de l'appareil, noter la valeur du potentiel de départ.

Titrer au moyen de la solution de nitrate d'argent, en ajoutant des incréments de 0,1 ml au moyen de la microburette (4.4.). Après chaque adjonction, attendre la stabilisation du potentiel.

Poursuivre le titrage conformément au paragraphe 5.1., en partant du quatrième alinéa: «noter dans les deux premières colonnes d'un tableau les quantités ajoutées ainsi que les valeurs du potentiel correspondantes.».

6. Expression des résultats

Exprimer les résultats de l'analyse en pourcentage du chlore contenu dans l'échantillon tel qu'il a été reçu aux fins d'analyse. Calculer le pourcentage de chlore (Cl) au moyen de la formule suivante :


T est la concentration de la solution de nitrate d'argent utilisée, en mol/l

V4 est le résultat en ml de l'essai à blanc (5.2.),

V5 est la valeur en ml du Veq correspondant au dosage (5.4.), m est la masse en g de la prise d'essai.

Tableau 1: exemple


Méthode 7

Détermination du cuivre

1. Objet et champ d'application

Le présent document définit la méthode à appliquer pour déterminer la teneur en cuivre des engrais simples à base de nitrate d'ammonium et à forte teneur en azote.

2. Principe

L'échantillon est dissous dans de l'acide chlorhydrique dilué, puis on détermine la teneur en cuivre par spectrométrie d'absorption atomique.

3. Reactifs

3.1. Acide chlorhydrique (densité à 20° C = 1,18 g/ml).

3.2. Acide chlorhydrique : solution 6 mol/l.

3.3. Acide chlorhydrique : solution 0,5 mol/l.

3.4. Nitrate d'ammonium.

3.5. Eau oxygénée, 30 % (m/m).

3.6. Solution mère de cuivre (1) : peser 1 g de cuivre pur à 0,001 g près ; dissoudre cette quantité dans 25 ml d'une solution d'acide chlorhydrique 6 mol/l (3.2.) ; ajouter 5 ml d'eau oxygénée (3.5.) par quantités successives, puis diluer à 1 l par de l'eau. Un ml de cette solution contient 1 000 µg de cuivre (Cu).

3.6.1. Solution diluée de cuivre: diluer 10 ml de la solution mère (3.6.) à 100 ml par de l'eau, puis diluer 10 ml de la solution résultante à 100 ml par de l'eau. 1 ml de la dilution finale contient 10 µg de cuivre (Cu).Préparer cette solution au moment de son utilisation.

4. Appareillage

Spectrophotomètre d'absorption atomique avec une lampe au cuivre (324,8 nm).

5. Mode opératoire

5.1. Préparation de la solution aux fins d'analyse

Peser à 0,001 g près, 25 g de l'échantillon. Introduire cette quantite dans un becher de 400 ml. Ajouter prudemment 20 ml d'acide chlorhydrique (3.1.) (il peut en effet y avoir une réaction assez vive due à la formation de dioxyde de carbone). Le cas échéant, rajouter de l'acide chlorhydrique. Lorsque l'effervescence s'est arrêtée, évaporer à sec sur un bain de vapeur, en agitant de temps en temps avec une tige de verre. Ajouter 15 ml d'une solution d'acide chlorhydrique 6 mol/l (3.2.) et 120 ml d'eau. Agiter avec la tige de verre, qu'il importe de laisser dans le bécher, et couvrir ce dernier avec un verre de montre. Faire bouillir doucement jusqu'a dissolution complete, puis refroidir.

Transvaser quantitativement la solution dans une fiole graduée de 250 ml, en lavant le bécher d'abord par 5 ml d'acide chlorhydrique 6 mol/l (3.2.), puis deux fois par 5 ml d'eau bouillante. Compléter au volume par de l'acide chlorhydrique 0,5 mol/l (3.3.) et mélanger soigneusement.

Filtrer à travers un papier-filtre exempt de cuivre (2) en rejetant les 50 premiers ml.

(1) On peut utiliser une solution de cuivre étalon disponible dans le commerce.
(2) Whatman 541 ou équivalent.

5.2. Solution à blanc

Préparer une solution à blanc dont a seulement été retiré l'échantillon.

Tenir compte de ce fait dans le calcul des resultats finals.

5.3. Détermination

5.3.1. Préparation de la solution d'essai de l'échantillon et de la solution pour l'essai à blanc

Diluer la solution d'échantillon (5.1.) et la solution pour l'essai à blanc (5.2.) avec une solution d'acide chlorhydrique 0,5 mol/l (3.3.), jusqu'à obtenir une concentration de cuivre entrant dans la gamme de mesure optimale du spectrophotomètre. Aucune dilution n'est normalement nécessaire.

5.3.2. Préparation des solutions d'étalonnage

En diluant la solution étalon (3.6.1.) avec une solution d'acide chlorhydrique 0,5 mol/l (3.3.), préparer au moins cinq solutions etalons correspondant a la gamme de mesure optimale du spectrophotomètre (0 à 5,0 mg/l de Cu). Avant de completer au volume, ajouter a chaque solution du nitrate d'ammonium (3.4.) jusqu'à obtention d'une concentration de 100 mg par ml.

5.4. Mesures

Régler le spectrophotomètre (4) sur une longueur d'onde de 324,8 nm. Utiliser une flamme air-acetylène oxydante. Vaporiser successivement, à trois reprises, les solutions étalons (5.3.2.), la solution d'échantillon et la solution d'essai à blanc (5.3.1.), en prenant soin de rincer à fond l'instrument à l'eau distillée entre chaque vaporisation. Tracer la courbe d'étalonnage en portant les absorbances moyennes en ordonnée et les concentrations correspondantes de cuivre en µg/ml en abscisse.

Déterminer la concentration de cuivre dans la solution d'échantillon et dans la solution à blanc finales par référence a la courbe d'etalonnage.

6. Expression des résultats

Calculer la teneur en cuivre de l'échantillon en prenant en considération la masse de la prise d'essai, les dilutions effectuées au cours de l'analyse, et la valeur de la solution à blanc. Exprimer le résultat en mg Cu/kg

4. Détermination de la détonabilité

4.1. Objet et champ d'application

Le présent document définit la méthode à appliquer pour déterminer la détonabilité des engrais à base de nitrate d'ammonium et à forte teneur en azote.

4.2. Principe La prise d'essai, confinée en tube d'acier, est soumise au choc détonant d'une charge explosive d'amorçage.

La propagation de la détonation est déterminée à partir du degré de compression des cylindres en plomb sur lesquels le tube repose horizontalement pendant l'essai.

4.3. Matériaux

4.3.1. Plastic contenant de 83 à 86 % de penthrite

Densité : 1 500 à 1 600 kg/m3

Vitesse de détonation : 7 300 à 7 700 m/s

Masse : 500 ± 1 g.

4.3.2. Sept brins de cordeau détonant souple à enveloppe non métallique

Charge nominale : 11 à 13 g/m

Longueur de chaque brin : 400 ± 2 mm.

4.3.3. Comprimé d'explosif secondaire pourvu d'un alvéole destiné à recevoir un détonateur

Explosif : hexogène/cire 95/5 ou Tétryl ou explosif secondaire analogue, avec ou sans addition de graphite.

Densité : 1 500 à 1 600 kg/m3

Diamètre : 19 à 21 mm

Hauteur : 19 à 23 mm

Alvéole central pour le détonateur : diamètre 7 à 7,3 mm, profondeur 12 mm.

4.3.4. Tube en acier sans soudure conforme à la norme ISO 65 — 1981, série forte, de dimensions nominales DN 100 (4'')

Diamètre extérieur : 113,1 à 115,0 mm

Epaisseur de paroi : 5,0 à 6,5 mm

Longueur : 1 005 (± 2) mm.

4.3.5. Plaque de fond Matière : acier facilement soudable

Dimensions : 160 × 160 mm

Epaisseur : 5 à 6 mm

4.3.6. Six cylindres de plomb Diamètre : 50 (1) mm

Hauteur : 100 à 101 mm

Matériau : plomb tendre titrant au moins 99,5 %

4.3.7. Lingot d'acier Longueur: au moins 1 000 mm

Largeur : au moins 150 mm

Hauteur : au moins 150 mm

Masse : au moins 300 kg, si le lingot ne repose pas sur une assise indéformable.

4.3.8. Manchon en matière plastique ou en carton pour la charge d'armorçage

Epaisseur de paroi : 1,5 à 2,5 mm

Diamètre: 92 à 96 mm

Hauteur : 64 à 67 mm

4.3.9. Détonateur (électrique ou autre) de force 8 à 10

4.3.10. Disque en bois

Diamètre : 92 à 96 mm. Ce diamètre doit correspondre au diamètre interne du manchon en matière plastique ou en carton (4.3.8.)

Epaisseur : 20 mm

4.3.11. Tige en bois ayant les mêmes dimensions que le détonateur (4.3.9.)

4.3.12. Epingles de couturière (longueur maximale : 20 mm)

4.4. Mode opératoire

4.4.1. Préparation de la charge d'amorçage en vue de son introduction dans le tube d'acier Il existe deux méthodes de mise à feu de l'explosif de la charge d'amorçage, à choisir en fonction des disponibilités en matériel.

4.4.1.1. Mise à feu simultanée en sept points La figure 1 montre la charge d'amorçage prête à l'emploi.

4.4.1.1.1. Forer dans le disque en bois (4.3.10.) parallèlement à son axe un trou au centre et six trous disposés symétriquement sur un cercle concentrique de 55 mm de diamètre. Les trous doivent avoir de 6 à 7 mm de diamètre (voir coupe A-B de la figure 1), en fonction du diamètre du cordeau détonant (4.3.2.) utilisé.

4.4.1.1.2. Préparer sept tronçons de cordeau détonant souple (4.3.2.) de 400 mm de long.

Opérer une coupure nette et sceller immédiatement l'extrémité au moyen de colle pour éviter toute perte d'explosif par les extrémités. Introduire chacun des sept tronçons dans les sept trous du disque en bois (4.3.10.) de façon à ce que leurs extrémités dépassent de quelques centimètres de l'autre côté du disque. Introduire ensuite une épingle (4.3.12.) transversalement dans l'enveloppe textile de chaque brin de cordeau, à une distance de 5 à 6 mm à partir de l'extrémité. Enduire de colle la partie extérieure des brins de cordeau sur une largeur de 2 cm au niveau de l'épingle. Tirer chaque brin par son trou de façon à amener l'épingle au contact du disque en bois.

4.4.1.1.3. Donner au plastic (4.3.1.) la forme d'un cylindre de 92 à 96 mm de diamètre, en fonction du diamètre du manchon (4.3.8.). Mettre le manchon debout sur une surface horizontale, puis y introduire l'explosif. Introduire ensuite dans la partie supérieure du manchon et enfoncer sur l'explosif le disque en bois pourvu des sept brins de cordeau détonant (1). Ajuster la hauteur du manchon (64 à 67 mm) de façon à ce que son bord supérieur ne dépasse pas le niveau du disque en bois. Fixer enfin le manchon au disque en bois, par exemple au moyen d'agrafes ou de petits clous appliqués sur tout son pourtour.

4.4.1.1.4. Regrouper les extrémités libres des sept brins de cordeau détonant autour de la tige en bois (4.3.11.) de façon à ce qu'elles soient situées dans un plan perpendiculaire à la tige. Fixer le faisceau de brins autour de la tige au moyen de bande adhésive (2).

(1) Le diamètre du disque doit toujours correspondre au diamètre intérieur du manchon
(2) NB: Lorsque les six cordeaux périphériques sont tendus après le montage, le cordeau central doit conserver un léger mou.

4.4.1.2. Mise à feu centrale au moyen d'un comprimé d'explosif

La figure 2 montre la charge d'amorçage prête à l'emploi

4.4.1.2.1. Préparation d'un comprimé d'explosif

Avec la prudence nécessaire, introduire 10 g d'explosif secondaire (4.3.3.) dans un moule d'un diamètre intérieur de 19 à 21 mm. Donner par compression la forme et la densité adéquates à l'explosif.

(Le rapport diamètre/hauteur doit être proche de l'unité). Le fond du moule comporte en son centre un tenon de 12 mm de haut et de 7,0 à 7,3 mm de diamètre (selon le diamètre du détonateur utilisé), qui ménage dans le comprimé un alvéole cylindrique dans lequel le détonateur sera installé.

4.4.1.2.2. Préparation de la charge d'amorçage

Introduire l'explosif (4.3.1.) dans le manchon (4.3.8.) disposé verticalement sur une surface plane.Tasser au moyen d'une forme en bois de façon à donner à l'explosif une forme cylindrique comprenant une cavité en son centre. Introduire le comprimé d'explosif dans cette cavité. Couvrir l'explosif de forme cylindrique contenant le comprimé d'explosif avec un couvercle en bois (4.3.10.) pourvu d'un trou central de 7,0 à 7,3 mm de diamètre, dans lequel un détonateur sera introduit. Fixer le disque en bois au manchon au moyen de bande adhésive placée en croix. Assurer au moyen de la tige en bois (4.3.11.) la coïncidence du trou foré dans le disque et de l'alvéole creusée dans le comprimé.

4.4.2. Préparation du tube d'acier pour les essais de détonation

A une des extrémités du tube d'acier (4.3.4.), forer perpendiculairement à travers la paroi, à 4 mm du bord, deux trous diamètralement opposés de 4 mm de diamètre.

Souder en bout la plaque de fond (4.3.5.) à l'extrémité opposée du tube, en veillant à remplir complètement au moyen de métal d'apport sur toute la circonférence du tube l'angle droit formé par la plaque de fond et la paroi du tube.

4.4.3. Remplissage du tube et mise en place de la charge

Voir figures 1 et 2.

4.4.3.1. La prise d'essai, le tube d'acier et la charge d'amorçage doivent être conditionnés à une température de 20 (± 5) ° C. Deux essais de détonation nécessitent 16 à 18 kg d'échantillon.

4.4.3.2. Disposer le tube debout, la plaque de fond carrée reposant sur une surface plate, stable, de préférence en béton. Remplir le tube d'échantillon d'essai sur environ un tiers de sa hauteur. Laisser tomber cinq fois de suite le tube verticalement, d'une hauteur de 10 cm sur le sol pour tasser au maximum les prills ou granulés dans le tube. Pour accélérer le compactage, frapper la paroi du tube entre chaque chute au moyen d'un marteau d'un poids de 750 à 1 000 g. Donner au total dix coups de marteau.

Introduire dans le tube une nouvelle quantité d'échantillon, puis recommencer le processus. Choisir la dernière quantité à ajouter pour que, après avoir été compactée par dix chutes et vingt coups de marteau intermédiaires, l'échantillon d'essai remplisse le tube jusqu'à 70 mm de son orifice. La hauteur de remplissage doit être ajustée dans le tube d'acier de façon à ce que la charge d'amorçage (4.4.1.1. ou 4.4.1.2.) qui sera introduite soit en contact parfait avec l'échantillon sur toute sa surface.

4.4.3.3. Introduire la charge d'amorçage dans le tube de façon à ce qu'elle soit en contact avec l'échantillon sur toute sa surface. La face supérieure du disque en bois doit se trouver à 6 mm en dessous du bord du tube. Assurer le contact étroit indispensable entre l'explosif et l'échantillon en ajoutant ou en enlevant de petites quantités d'échantillon. Introduire ensuite des goupilles dans les trous situés près de l'orifice du tube et écarter leurs pattes à plat sur le tube (voir figures 1 et 2).

4.4.4. Disposition du tube d'acier et des cylindres de plomb (voir figure 3).

4.4.4.1. Numéroter de 1 à 6 la base des cylindres de plomb (4.3.6.). Pratiquer six marques à intervalle de 150 mm sur la ligne médiane d'un lingot d'acier (4.3.7.) reposant sur une assise horizontale, la première marque se trouvant à au moins 75 mm de l'extrémité du lingot. Disposer verticalement un cylindre de plomb sur chacune de ces marques, en centrant la base de chaque cylindre sur sa marque.

4.4.4.2. Coucher le tube d'acier prépare conformément au paragraphe 4.4.3. sur les cylindres de plomb, de façon à ce que son axe soit parallèle à la ligne médiane du lingot d'acier et que son extrémite soudée dépasse de 50 mm le cylindre de plomb N° 6. Pour empêcher le tube de rouler, intercaler de petits coins en bois entre les sommets de cylindres de plomb et la paroi du tube (un coin de chaque cote), ou intercaler une croix en bois entre le tube et le lingot d'acier.

NB : Veiller à ce que le tube touche tous les six cylindres en plomb. On peut compenser une legere courbure de la surface du tube en le faisant rouler autour de son axe longitudinal. Si l'un des cylindres est trop long, il importe de le raccourcir a la longueur voulue a coups de marteau prudents.

4.4.5. Preparation du tir

4.4.5.1. Installer le dispositif monte conformément au paragraphe 4.4.4. dans un bunker ou dans un site souterrain aménagé à cette fin (galerie de mine, tunnel). Veiller à maintenir à 20 (+ 5) °C la température du tube d'acier avant le tir.

NB : Si on ne dispose d'aucun site de tir de ce type, l'essai peut avoir lieu, le cas échéant, dans une fosse bétonnée fermee au moyen de poutres en bois. Etant donné que la détonation peut projeter des éclats d'acier animés d'une énergie cinétique élevée, il importe de procéder au tir à une distance suffisante des lieux habités ou des voies de communication.

4.4.5.2. En cas d'utilisation d'une charge d'amorcage à sept points de mise à feu, veiller à tendre les cordeaux détonants conformément à la note relative au paragraphe 4.4.1.1.4. et à les disposer de la manière la plus horizontale possible.

4.4.5.3. Retirer la tige de bois et mettre en place le détonateur. Ne procéder au tir qu'après évacuation de la zone dangereuse et qu'après que les opérateurs se soient mis à l'abri.

4.4.5.4. Déclencher l'explosion.

4.4.6. Attendre un laps de temps suffisant pour permettre la dissipation des fumées produites par le tir (produits de decomposition gazeux, dont certains sont toxiques, tels que les gaz nitreux). Recueillir les cylindres de plomb, puis en mesurer la longueur au moyen d'un pied à coulisse.

Noter l'écrasement, exprimé en pour cent de la longueur originelle de 100 mm, de chaque cylindre numeroté. Si l'écrasement s'est produit obliquement, prendre la moyenne des valeurs les plus élevées et des valeurs les plus faibles.

4.4.7. Le cas échéant, on peut utiliser une sonde pour mesurer en continu la vitesse de detonation.

Cette sonde doit être disposée dans l'axe longitudinal du tube ou sur sa paroi.

4.4.8. Il importe de procéder à deux tirs par échantillon.

4.5. Rapport d'essai

Le rapport d'essai doit indiquer les paramètres suivants pour chaque tir :
- le diamètre extérieur et l'épaisseur de la paroi du tube d'acier effectivement mesurés,
- la dureté Brinell du tube d'acier,
- la température du tube et de l'échantillon juste avant le tir,
- la densité apparente (en kg/m3) de l'échantillon contenu dans le tube d'acier,
- la longueur de chacun des cylindres de plomb apres le tir, en indiquant les numéros des cylindres,
- la methode de mise à feu utilisee pour la charge d'amorcage.

4.5.1. Evaluation des résultats d'essai

L'essai est considére comme concluant et l'échantillon est réputé conforme aux exigences de l'annexe III-2 si, lors de chaque tir, l'écrasement d'au moins un cylindre en plomb est inferieur à 5 %.




Annexe IV : Méthodes d'échantillonnage et d'analyse

A. Méthode d'échantillonnage pour le contrôle des engrais introduction

Un échantillonnage correct est une opération difficile qui exige le plus grand soin. On ne peut donc trop insister sur la nécessité d'obtenir, en vue du contrôle officiel des engrais, un échantillon suffisamment représentatif. Le mode de prélèvement d'échantillons décrit ci-dessous exige une application stricte par des spécialistes ayant l'expérience de l'échantillonnage traditionnel.

1. Objet et domaine d'application

Les échantillons destinés au contrôle officiel des engrais, en ce qui concerne leur qualité et leur composition, sont prélevés conformément aux modalités indiquées ci-après. Les échantillons ainsi obtenus sont considérés comme étant représentatifs des lots.

2. Agents habilités à l'échantillonnage

Les prélèvements sont effectués par des agents mandatés à cet effet par les Etats membres.

3. Définitions

Lot : quantité de produits constituant une unité et ayant des caractéristiques présumées uniformes.

Prélèvement élémentaire : quantité prélevée en un point du lot.

Echantillon global : ensemble de prélèvements élémentaires effectués sur le même lot.

Echantillon réduit : partie représentative de l'échantillon global, obtenue par réduction de celui-ci.

Echantillon final : partie de l'échantillon réduit.

4. Appareillage

4.1. Les appareils destinés aux prélèvements doivent être construits en matériaux qui ne contaminent pas les produits à prélever. Ces appareils peuvent être agréés par les États membres.

4.2. Appareils recommandés pour l'échantillonnage des engrais solides

4.2.1. Echantillonnage manuel

4.2.1.1. Pelle à fond plat et à bords verticaux.

4.2.1.2. Sonde à fente longue ou compartimentée.

Les dimensions de la sonde doivent être adaptées aux caractéristiques du lot (profondeur du récipient, dimensions du sac, etc.) et à la taille des particules composant l'engrais.

4.2.2. Echantillonnage mécanique

Des appareils mécaniques agréés peuvent être utilisés pour échantillonner les engrais en mouvement.

4.2.3. Diviseur

Des appareils destinés à diviser l'échantillon en parts égales peuvent être utilisés pour les prélèvements élémentaires ainsi que pour la préparation des échantillons réduits et des échantillons finals.

4.3. Appareils recommandés pour l'échantillonnage des engrais fluides

4.3.1. Echantillonnage manuel

Pipette, éprouvette, flacon ou tout autre dispositif susceptible de prélever des échantillons au hasard dans le lot.

4.3.2. Echantillonnage mécanique

Des appareils mécaniques agréés peuvent être utilisés pour échantillonner les engrais fluides en mouvement.

5. Exigences quantitatives

5.1. Lot La dimension du lot doit être telle que toutes les parties qui le composent puissent être échantillonnées.

5.2. Prélèvements élémentaires

5.2.1. Engrais solides en vrac ou engrais fluides dans des récipients d'une capacité supérieure à 100 kg

5.2.1.1. Lot n'excédant pas 2,5 tonnes :

Nombre minimal de prélèvements élémentaires : sept

5.2.1.2. Lot de plus de 2,5 tonnes et n'excédant pas 80 tonnes

Nombre minimal de prélèvements élémentaires : re131003_68.JPG (2936 octets)

5.2.1.3. Lot de plus de 80 tonnes :

Nombre minimal de prélèvements élémentaire : 40

5.2.2. Engrais solides emballés ou engrais liquides dans des récipients (= emballages d'une capacité ne dépassant pas 100 kg chacun)

5.2.2.1. Emballages d'un contenu supérieur à un kilogramme

5.2.2.1.1. Lots composés de moins de 5 emballages :

Nombre minimal d'emballages à échantillonner (2) : tous les emballages.

5.2.2.1.2. Lots composés de 5 à 16 emballages :

Nombre minimal d'emballages à échantillonner (2): quatre.

5.2.2.1.3. Lots composés de 17 à 400 emballages :

Nombre minimal d'emballages à échantillonner (2) : re131003_69.JPG (2656 octets)

5.2.2.1.4. Lots composés de plus de 400 emballages :

Nombre minimal d'emballages à échantillonner (2) : 20.

5.2.2.2. Emballages d'un contenu n'excédant pas un kilogramme :

Nombre minimal d'emballages à échantillonner (2): quatre.

5.3. Echantillon global

Un seul échantillon global par lot est requis.

La masse totale des prélèvements élémentaires destinés à constituer l'échantillon global ne peut être inférieur aux quantités ci-après :

5.3.1. Engrais solides en vrac ou engrais fluides dans des récipients d'une capacité supérieure à 100 kg : 4 kg.

5.3.2. Engrais solides emballés ou engrais liquides dans des récipients (= emballages) d'une capacité ne dépassant pas 100 kg chacun

5.3.2.1. Emballages d'un contenu supérieur à un kilogramme : 4 kg

5.3.2.2. Emballages d'un contenu n'excédant pas un kilogramme: masse du contenu de quatre emballages d'origine

5.3.3. Engrais à base de nitrate d'ammonium échantillonnés conformément à l'annexe III-2: 75 kg

(1) Lorsque le nombre obtenu est un nombre fractionnaire, il doit être arrondi au nombre entier immédiatement supérieur.
(2) Pour des emballages dont le contenu n'excède pas un kilogramme, le contenu d'un emballage constitue un prélèvement élémentaire

5.4. Echantillons finals

L'échantillon global donnera lieu, après réduction, si nécessaire, à l'obtention d'échantillons finals. L'analyse d'au moins un échantillon final est requise. La masse de l'échantillon final destiné à l'analyse ne doit pas être inférieur à 500 grammes.

5.4.1. Engrais solides et fluides

5.4.2. Engrais à base de nitrate d'ammonium échantillonnés pour les essais L'échantillon global donnera lieu, après réduction, si nécessaire, à l'obtention d'échantillons finals pour les essais.

5.4.2.1. Masse minimale des échantillons finals pour les essais de l'annexe III-1 : 1 kg

5.4.2.2. Masse minimale des échantillons finals pour les essais de l'annexe III-2 : 25 kg

6. Instructions concernant les prélèvements, la préparation et le conditionnement des échantillons

6.1. Généralités Prélever et préparer les échantillons aussi rapidement que possible en tenant compte des précautions requises pour qu'ils demeurent représentatifs de l'engrais. Les instruments ainsi que les surfaces et les récipients destinés à recevoir les échantillons doivent être propres et secs. Dans le cas d'engrais fluides, mélanger le lot, si possible, avant le prélèvement des échantillons.

6.2. Prélèvements élémentaires Les prélèvements élémentaires doivent être effectués au hasard dans l'ensemble du lot. Leurs poids doivent être approximativement égaux.

6.2.1. Engrais solides en vrac ou engrais fluides dans des récipients d'une capacité supérieure à 100 kg

Diviser symboliquement le lot en parties approximativement égales. Choisir au hasard un nombre de parties correspondant au nombre de prélèvements élémentaires prévu au point 5.2. et prélever au moins un échantillon dans chacune de ces parties. En cas d'impossibilité de satisfaire aux conditions indiquées au point 5.1., si l'on échantillonne des engrais en vrac ou des engrais fluides dans des récipients d'une capacité dépassant 100 kg, l'échantillonnage sera effectué lors de la mise en mouvement du lot (chargement ou déchargement). Dans ce cas, les échantillons seront prélevés à partir des parties symboliquement délimitées choisies au hasard, comme indiqué ci-dessus, quand elles sont en mouvement.

6.2.2. Engrais solides emballés ou engrais liquides dans des récipients (= emballages) d'une capacité ne dépassant pas 100 kg chacun Le nombre requis d'emballages à échantillonner étant délimité comme indiqué au point 5.2., prélever une partie du contenu de chaque emballage. Éventuellement, prélever les échantillons après avoir vidé séparément les emballages.

6.3. Préparation de l'échantillon global Rassembler tous les prélèvements élémentaires et les mélanger soigneusement.

6.4. Préparation de l'échantillon final

La matière de l'échantillon global sera soigneusement mélangée (1).

Si nécessaire, réduire l'échantillon global jusqu'à deux kilogrammes au moins (échantillon réduit), soit à l'aide d'un diviseur mécanique, soit par la méthode des quartiers. Préparer ensuite au moins trois échantillons finals ayant approximativement le même poids, répondant aux exigences quantitatives requises au point 5.4. Introduire chaque échantillon dans un récipient approprié hermétique. Prendre toutes les précautions nécessaires pour éviter toute modification des caractéristiques de l'échantillon.

Pour les essais prévus à l'annexe III, sections 1 et 2 les échantillons finals seront maintenus à une température située entre 0 ° C et 25 ° C.

(1) Si nécessaire, écraser les agrégats (en les séparant éventuellement de la masse et en réunissant ensuite le tout).

7. Conditionnement des échantillons finals

Sceller et étiqueter les récipients ou les emballages (l'étiquette doit être incorporée dans le scellé) de façon qu'il soit impossible de les ouvrir sans détériorer le scellé.

8. Procès-verbal d'échantillonnage

Pour chaque prélèvement d'échantillons, établir un procès-verbal d'échantillonnage permettant d'identifier sans ambiguïté le lot échantillonné.

9. Destination des échantillons

Pour chaque lot, transmettre le plus rapidement possible au moins un échantillon final à un laboratoire mandaté ou à l'organisme de contrôle avec les indications nécessaires pour effectuer l'analyse ou l'essai.

B. Méthodes d'analyse des engrais

(Voir table des matières, p. 2.)

Observations générales

Matériel de laboratoire

Le matériel courant de laboratoire n'a pas été précisé lors de la description des méthodes, sauf en ce qui concerne les vases ou pipettes d'une contenance donnée. D'une manière générale, ce matériel devra être bien nettoyé, surtout lorsque les déterminations sont relatives à de très faibles quantités d'élément.

Essais de contrôle

Préalablement aux analyses, il est nécessaire de contrôler le bon fonctionnement de l'appareillage et l'exécution correcte des techniques analytiques en utilisant des composés chimiques de composition théorique bien définie (par exemple: sulfate d'ammonium, phosphate monopotassique, etc.).Toutefois, les engrais analysés peuvent présenter des composés chimiques pouvant perturber les dosages si la technique analytique n'est pas rigoureusement suivie. D'autre part, un certain nombre de déterminations sont strictement conventionnelles et relatives à des produits de composition chimique complexe. Aussi, dans la mesure où le laboratoire pourra disposer d'échantillons de référence de composition ou de spécifications bien définies, il est recommandé de les utiliser.

Dispositions générales concernant les méthodes d'analyse des engrais

1. Réactifs

Sauf dispositions contraires précisées dans la méthode d'analyse, tous les réactifs devront être purs pour analyse (p. a.). Pour l'analyse des oligoéléments, la pureté des réactifs devra être contrôlée par un essai à blanc. Selon le résultat obtenu, il pourra être nécessaire d'effectuer une purification supplémentaire.

2. Eau

Les opérations de dissolution, dilution, rinçage ou lavage mentionnées dans les méthodes d'analyse sans précision sur la nature du solvant ou du diluant impliquent l'emploi d'eau. Normalement, l'eau devra être déminéralisée ou distillée. Dans des cas particuliers, indiqués dans la méthode d'analyse, cette eau devra être soumise à des procédés spécifiques de purification.

3. Matériel de laboratoire

Compte tenu de l'équipement habituel des laboratoires de contrôle, l'appareillage décrit dans les méthodes d'analyse se limite aux instruments et appareils spéciaux ou qui imposent des exigences spécifiques. Cet équipement doit être parfaitement propre, surtout lorsque les déterminations sont relatives à de très faibles quantités. Lorsqu'il s'agit de verrerie graduée, le laboratoire devra s'assurer de sa précision par référence aux normes métrologiques appropriées.

Méthode 1

Préparation de l'échantillon en vue de l'analyse

1. Objet

Le présent document a pour objet de fixer une méthode de préparation de l'échantillon à partir de l'échantillon final.

2. Principe

La préparation d'un échantillon final reçu au laboratoire est une suite d'opérations, le plus souvent tamisages, broyages et homogénéisation, à conduire de telle sorte que :
- d'une part, la plus petite pesée prévue par les méthodes d'analyses soit représentative de l'échantillon pour laboratoire,
- d'autre part, la finesse de l'engrais ne puisse avoir été modifiée par la préparation au point d'en affecter sensiblement les solubilités dans les différents réactifs d'extraction.

3. Appareillage

Diviseur d'échantillon (facultatif).

Tamis d'ouverture de 0,2 et 0,5 mm.

Flacons de 250 ml pouvant fermer hermétiquement.

Mortier avec pilon en porcelaine ou broyeur.

4. Choix du traitement à effectuer

Remarque préalable

Si le produit s'y prête, on peut ne conserver qu'une partie représentative de l'échantillon final.

4.1. Echantillons finals ne devant pas être broyés Nitrate de calcium, nitrate de calcium et de magnésium, nitrate de sodium, nitrate du Chili, cyanamide calcique, cyanamide calcique nitratée, sulfate d'ammoniaque, nitrates d'ammonium supérieurs à 30 % N, urée, scories de déphosphoration, phosphate naturel partiellement solubilisé, phosphate précipité bicalcique dihydraté, phosphate désagrégé, phosphate aluminocalcique, phosphate naturel tendre.

4.2. Echantillons finals devant être divisés et dont une partie doit être broyée

Il s'agit des produits pour lesquels on effectue certaines déterminations sans broyage préalable (finesse de mouture par exemple) et d'autres déterminations après broyage. Ils comprennent tous les engrais composés contenant comme composante phosphatée: scories Thomas, phosphate aluminocalcique, phosphate désagrégé, phosphate naturel tendre, phosphate naturel partiellement solubilisé. À cet effet, séparer, à l'aide d'un diviseur ou par la méthode des quartiers, l'échantillon final en deux fractions aussi identiques que possible.

4.3. Echantillons finals dont les déterminations sont toutes à effectuer sur un produit broyé

Le broyage peut ne porter que sur une partie représentative de l'échantillon final. Il s'agit de tous les autres engrais de la liste ne figurant pas aux points 4.1. et 4.2.

5. Mode opératoire

La partie d'échantillon final visée aux points 4.2. et 4.3. est tamisée rapidement sur un tamis de 0,5 mm d'ouverture de maille. Le refus est broyé sommairement, de manière à obtenir un produit contenant le moins possible de parties fines, et tamisé. Le broyage doit être effectué dans des conditions telles qu'il ne se produise pas d'échauffement notable de la matière. On recommencera l'opération autant de fois qu'il sera nécessaire jusqu'à absence complète de refus. Il faut opérer le plus rapidement possible pour éviter tout gain ou perte de substance (eau, ammoniac). La totalité du produit broyé et tamisé est introduite dans un flacon propre et fermant hermétiquement.

Avant toute pesée pour analyse, la totalité de l'échantillon doit être soigneusement homogénéisée.

6. Cas particuliers

a) Engrais comportant plusieurs catégories de cristaux

Dans ce cas, il se produit souvent un classement. On doit donc absolument broyer pour faire passer l'échantillon au tamis de 0,2 mm d'ouverture de maille. Exemple: mélange du phosphate d'ammonium et du nitrate de potassium. Il est recommandé pour ces produits de broyer la totalité de l'échantillon final.

b) Refus difficilement broyable ne contenant pas d'éléments fertilisants

Peser le refus et tenir compte de sa masse dans le calcul du résultat final.

c) Produits pouvant se décomposer à la chaleur

Le broyage doit être conduit de manière à éviter tout échauffement. Il est préférable, dans ce cas, de broyer au mortier. Par exemple: engrais composés contenant de la cyanamide calcique ou de l'urée.

d) Produits anormalement humides ou rendus pâteux par broyage

Pour assurer une certaine homogénéité, on choisira le tamis d'ouverture minimale compatible avec une destruction des agglomérats à la main ou au pilon. Ce peut être le cas de mélanges dont certains constituants contiennent de l'eau de cristallisation.

Méthodes 2

(Règlement  (CE) n° 162/2007 de la Commission du 19 février 2007, annexe II)

Azote

Méthode 2.1.

Détermination de l'azote ammoniacal

1. Objet

Le présent document a pour objet de fixer une méthode de détermination de l'azote ammoniacal.

2. Domaine d'application

La présente méthode est applicable à tous les engrais azotés, y compris les engrais composés, où l'azote se trouve exclusivement à l'état soit de sels d'ammonium, soit de sels d'ammonium et de nitrates. Elle ne s'applique pas aux engrais contenant de l'urée, de la cyanamide ou d'autres composés organiques azotés.

3. Principe

Déplacement de l'ammoniac au moyen d'un excès d'hydroxyde de sodium; distillation et fixation de l'ammoniac dans un volume connu d'acide sulfurique titré, et titrage de l'excès d'acide au moyen d'une solution titrée d'hydroxyde de sodium ou de potassium.

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté.

4.1. Acide chlorhydrique dilué: un volume de HCl (d20 = 1,18 g/ml) plus un volume d'eau

Image retirée.

4.8. Hydroxyde de sodium, exempt d'ammoniaque, contenant environ 30 % de NaOH (d20 = 1,33 g/ml)

4.9. Solution d'indicateur

4.9.1. Indicateur mixte

Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l.

Mélanger un volume de la solution A et deux volumes de la solution B. Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.9.2. Solution d'indicateur coloré au rouge de méthyle

Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 %; compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser cet indicateur (4 à 5 gouttes) au lieu du précédent.

4.10. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

4.11. Sulfate d'ammonium pour analyse

5. Appareillage

5.1. Appareil à distiller consistant en un ballon de capacité convenable à fond rond relié à un réfrigérant au moyen d'une boule à distiller avec chicane, efficace contre l'entraînement du liquide

Note 1

Les différents types d'appareillage approuvés et conseillés pour cette détermination sont repris en annexe avec toutes les caractéristiques de construction aux figures 1, 2, 3 et 4.

5.2. Pipettes de précision de 10, 20, 25, 50, 100 et 200 ml

5.3. Un ballon jaugé de 500 ml

5.4. Agitateur rotatif réglé à 35/40 tours par minute

6. Préparation de la solution à analyser

Voir méthode 1.

7. Mode opératoire

7.1. Mise en solution

Effectuer sur l'échantillon un essai de solubilité dans l'eau à la température ambiante et dans la proportion de 2 % (P/V). Peser ensuite, à 0,001 g près — selon les indications du tableau 1 — une quantité de 5 ou 7 ou 10 g de l'échantillon préparé pour l'analyse et l'introduire dans un ballon jaugé de 500 ml. Selon le résultat de l'essai de solubilité, procéder comme suit :

a) Produits complètement solubles dans l'eau

Ajouter au ballon la quantité d'eau suffisante pour dissoudre l'échantillon; agiter et, après dissolution complète, porter au volume et homogénéiser soigneusement.

b) Produits non complètement solubles dans l'eau

Ajouter au ballon 50 ml d'eau puis 20 ml d'acide chlorhydrique (4.1.). Agiter. Laisser reposer jusqu'à cessation du dégagement éventuel de dioxyde de carbone. Ajouter 400 ml d'eau et agiter à l'agitateur rotatif (5.4.) pendant une demi-heure. Porter au volume avec de l'eau, homogénéiser et filtrer sur filtre sec dans un récipient sec.

7.2. Analyse de la solution

Selon la variante choisie, placer, dans le vase où l'on recueille le distillat, la quantité exactement mesurée de solution titrée d'acide sulfurique indiquée dans le tableau 1. Ajouter la quantité appropriée de la solution d'indicateur choisie (4.9.1. ou 4.9.2.) et, éventuellement, de l'eau pour obtenir un volume d'au moins 50 ml. L'extrémité de l'allonge raccordée à la sortie du réfrigérant doit se trouver en dessous de la surface de solution.

A l'aide d'une pipette de précision, prélever, selon les modalités du tableau, une partie aliquote de la solution limpide (1). Ajouter de l'eau pour obtenir un volume total d'environ 350 ml ainsi que quelques grains de pierre ponce pour régulariser l'ébullition.

(1) La quantité d'azote ammoniacal contenue dans la partie aliquote prélevée selon le tableau 1 sera environ de :
- 0,05g pour la variante a,
- 0,10 g pour la variante b,
- 0,20 g pour la variante c.

Assembler l'appareil de distillation. En prenant des précautions pour empêcher toute perte d'ammoniac, ajouter au contenu du ballon à distiller 10 ml de la solution concentrée d'hydroxyde de sodium (4.8.) ou 20 ml de cette même solution dans le cas où l'on a ajouté 20 ml d'acide chlorhydrique (4.1.) pour la dissolution de la prise d'essai. Chauffer progressivement le ballon en évitant une évacuation trop violente. Lorsque l'ébullition est commencée, distiller à la vitesse d'environ 100 ml en dix à quinze minutes, le volume total de distillat devant être de 250 ml environ (1). Lorsqu'aucune perte d'ammoniac n'est plus à craindre, abaisser le vase dans lequel on recueille le distillat de façon que l'extrémité du réfrigérant soit amenée au-dessus de la surface du liquide.

Vérifier, au moyen d'un réactif approprié, que le distillat qui passe ne contient plus d'ammoniac. Laver l'extrémité du réfrigérant avec un peu d'eau et titrer l'excès d'acide avec la solution titrée d'hydroxyde de sodium ou de potassium prescrite pour la variante adoptée (voir note 2).

Note 2

On peut utiliser pour le titrage en retour des solutions titrées de titre différent, à condition que les volumes utilisés pour le titrage ne dépassent pas 40 à 45 ml.

7.3. Essai à blanc

Faire un essai à blanc dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

7.4. Essai de contrôle

Préalablement aux analyses, contrôler le bon fonctionnement de l'appareil et l'application correcte de la technique en utilisant une partie aliquote d'une solution fraîchement préparée de sulfate d'ammonium (4.11.) contenant la quantité maximale d'azote prescrite pour la variante choisie.

8. Expression du résultat

Exprimer le résultat analytique en pourcentage d'azote ammoniacal dans l'engrais tel qu'il est reçu en vue de l'analyse.

9. Annexes

Compte tenu de la note 1 du point 5.1 «appareillage», se reporter aux figures 1, 2, 3 et 4 pour les caractéristiques de construction des différents types d'appareillages employés dans ce document.

Tableau 1

Détermination de l'azote ammoniacal et de l'azote ammoniacal et nitrique des engrais

Tableau de la pesée, de la dilution et du calcul à effectuer pour chacune des variantes a, b et c de la méthode

Variante a Quantité maximale d'azote à distiller (approximativement) : 50 mg.

« Acide sulfurique 0,05 mol/l à placer dans le vase dans lequel on recueille le distillat: 50 ml »

Titrage de retour avec NaOH ou KOH 0,1 mol/l.


(1) Le réfrigérant doit être réglé de telle manière qu'un flux d'eau de condensation soit assuré. Il y a lieu de tendre à effectuer la distillation en trente à quarante minutes.

Variante b Quantité maximale d'azote à distiller (approximativement) : 100 mg.

« Acide sulfurique 0,1 mol/l à placer dans le vase dans lequel on recueille le distillat : 50 ml »

Titrage de retour avec NaOH ou KOH 0,2 mol/l.


Variante c

Quantité maximale d'azote à distiller (approximativement) : 200 mg.

« Acide sulfurique 0,25 mol/l à placer dans le vase dans lequel on recueille le distillat: 35 ml »

Titrage de retour avec NaOH ou KOH 0,5 mol/l.






Légendes des figures 1, 2, 3 et 4

Figure 1

a) Ballon de 1 000 ml, à fond rond et à col long avec bord évasé.

b) Tube d'alimentation (boule à distiller) avec boule de sécurité muni d'un joint sphérique «18» à la sortie (ce joint sphérique pour le raccordement au réfrigérant peut aussi être remplacé par un raccord approprié en caoutchouc).

c) Entonnoir à robinet en Téflon pour l'introduction de l'hydroxyde de sodium (le robinet peut également être remplacé par un raccord en caoutchouc muni d'une pince Hofmann).

d) Réfrigérant à boules (six) avec joint sphérique «18» à l'entrée et relié à la sortie au moyen d'un petit raccord en caoutchouc à une allonge en verre (lorsque le raccordement au tube de distillation est réalisé au moyen d'un tube en caoutchouc, le joint sphérique sera remplacé par un col évasé en caoutchouc de diamètre approprié).

e) Vase de 500 ml dans lequel on recueille le distillat. L'appareillage est réalisé en verre ne cédant pas de substances alcalines au distillat dans les conditions d'utilisation.

Figure 2

a) Ballon de 1 000 ml, à fond rond et à col court avec joint sphérique «35».

b) Tube d'alimentation (boule de distillation) avec boule de sécurité, muni d'un joint sphérique «35» à l'entrée et d'un joint sphérique «18» à la sortie et relié, sur le côté, à un entonnoir avec robinet en Téflon pour l'introduction de l'hydroxyde de sodium.

c) Réfrigérant à boules (six) avec joint sphérique «18» à l'entrée et relié à la sortie au moyen d'un petit raccord en caoutchouc à une allonge en verre.

d) Vase de 500 ml dans lequel on recueille le distillat. L'appareillage est réalisé en verre ne cédant pas de substances alcalines au distillat dans les conditions d'utilisation.

Figure 3

a) Ballon de 1 000 ml (750 ml), à fond rond et à col long avec bord évasé.

b) Tube d'alimentation (boule à distiller) avec boule de sécurité et joint sphérique «18» à la sortie.

c) Tube coudé à joint sphérique «18» à l'entrée et à «bec de flûte» à la sortie (le raccordement au tube d'alimentation peut également être réalisé au moyen d'un raccord en caoutchouc en remplacement du joint sphérique).

d) Réfrigérant à boules (six) relié à la sortie au moyen d'un raccord en caoutchouc à une allonge en verre.

e) Vase de 500 ml dans lequel on recueille le distillat. L'appareillage est réalisé en verre ne cédant pas de substances alcalines au distillat dans les conditions d'utilisation.

Figure 4

a) Ballon de 1 000 ml, à fond rond et à col long avec bord évasé.

b) Tube d'alimentation (boule à distiller) avec boule de sécurité et joint sphérique «18» à la sortie et relié sur le côté à un entonnoir à robinet en Téflon pour l'introduction de l'hydroxyde de sodium (en remplacement du joint sphérique, on peut utiliser également un raccord approprié en caoutchouc; le robinet peut être remplacé par un raccord en caoutchouc muni d'une pince Hofmann appropriée).

c) Réfrigérant à boules (six) avec joint sphérique «18» à l'entrée et relié à la sortie au moyen d'un raccord en caoutchouc à une allonge en verre (lorsque le raccordement au tube d'alimentation est réalisé au moyen d'un tube de caoutchouc, le joint sphérique sera remplacé par un col évasé de diamètre approprié).

d) Vase de 500 ml dans lequel on recueille le distillat.

L'appareillage est réalisé en verre ne cédant pas de substances alcalines au distillat dans les conditions d'utilisation.

Méthode 2.2.

Détermination de l'azote nitrique et ammoniacal

Méthode 2.2.1

Détermination de l'azote nitrique et ammoniacal selon Ulsch

1. Objet

Le présent document a pour objet de fixer une méthode de dosage de l'azote nitrique et ammoniacal, avec réduction, selon Ulsch.

2. Domaine d'application

La présente méthode est applicable à tous les engrais azotés, y compris les engrais composés où l'azote se trouve exclusivement sous forme nitrique ou sous forme ammoniacale et nitrique.

3. Principe

Réduction des nitrates et des nitrites éventuellement présents à l'état d'ammonium au moyen de fer métallique en milieu acide. Déplacement de l'ammoniac par addition d'un excès d'hydroxyde de sodium; distillation de l'ammoniac et fixation de celui-ci dans un volume connu de solution d'acide sulfurique titré. Titrage de l'excès d'acide sulfurique au moyen d'une solution d'hydroxyde de sodium ou de potassium titrée

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté

4.1. Acide chlorhydrique dilué: un volume HCl (d20 = 1,18 g/ml) plus un volume d'eau

« 4.2. Acide sulfurique : 0,05 mol/l »

4.3. Liqueur titrée d'hydroxyde de sodium ou de potassium, exempte de carbonates: 0,1 mol/l

4.4. Solution d'acide sulfurique contenant environ 30 % de H2SO4 (P/V), exempte d'ammoniaque

4.5. Poudre de fer réduit à l'hydrogène (la quantité prescrite de fer doit pouvoir réduire au moins 0,05 g d'azote nitrique)

4.6. Solution d'hydroxyde de sodium, exempte d'ammoniaque, contenant environ 30 % de NaOH (d20 = 1,33 g/ml)

4.7. Solution d'indicateur

4.7.1. Indicateur mixte Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l.

Mélanger un volume de la solution A et deux volumes de la solution B. Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.7.2. Solution d'indicateur coloré au rouge de méthyle

Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 %; compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser cet indicateur (4 à 5 gouttes) au lieu du précédent.

4.8. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

4.9. Nitrate de sodium pour analyse

5. Appareillage

Voir méthode 2.1. «Détermination de l'azote ammoniacal».

6. Préparation de la solution à analyser

Voir méthode 1 «Préparation de l'échantillon».

7. Mode opératoire

7.1. Mise en solution Voir méthode 2.1. «Détermination de l'azote ammoniacal».

7.2. Mode opératoire

Placer, dans le vase où l'on recueille le distillat, 50 ml exactement mesurés d'acide sulfurique titré indiqué dans le tableau 1 de la méthode 2.1. (variante a), puis ajouter la quantité appropriée de la solution d'indicateur choisie 4.7.1. ou 4.7.2. L'extrémité de l'allonge raccordée à la sortie du réfrigérant doit se trouver en dessous de la surface de l'acide titré contenu dans le vase où l'on recueille le distillat. A l'aide d'une pipette de précision, prélever, selon les modalités du tableau 1 de la méthode 2.1. (variante a), une partie aliquote de la solution limpide.

Ajouter 350 ml d'eau, 20 ml de solution d'acide sulfurique à 30 % (4.4.), agiter et y ajouter 5 g de fer réduit (4.5.).

Laver le col du ballon au moyen d'une pipette avec quelques ml d'eau et placer sur le col du ballon un petit entonnoir en verre à longue tige. Chauffer au bain-marie bouillant pendant une heure et laver ensuite avec quelques ml d'eau la tige de l'entonnoir.

En prenant des précautions pour empêcher toute perte d'ammoniac, ajouter au contenu du ballon à distiller 50 ml de la solution concentrée d'hydroxyde de sodium (4.6.) ou 60 ml de la même solution dans le cas où l'on a employé 20 ml de HCl (1 + 1) (4.1.) dans la préparation de la solution à soumettre à l'analyse.

Assembler l'appareil de distillation. Distiller ensuite l'ammoniac selon les indications de la méthode 2.1.

7.3. Essai à blanc

Effectuer un essai à blanc (en omettant la prise d'essai) dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

7.4. Essai de contrôle

Préalablement aux analyses, contrôler le bon fonctionnement de l'appareil et l'exécution correcte de la technique en utilisant une partie aliquote d'une solution fraîchement préparée de nitrate de sodium (4.9.) contenant 0,045 à 0,050 g d'azote.

8. Expression du résultat

Exprimer le résultat analytique en pourcentage d'azote nitrique, ou d'azote ammoniacal et nitrique réunis, contenu dans l'engrais tel qu'il a été reçu en vue de l'analyse.

Méthode 2.2.2.

Détermination de l'azote nitrique et ammoniacal selon Arnd

1. Objet

Le présent document a pour objet de fixer une méthode de dosage de l'azote nitrique et ammoniacal, avec réduction, selon Arnd (modifiée pour les trois variantes a, b et c).

2. Domaine d'application

Voir méthode 2.2.1.

3. Principe

Réduction des nitrates et des nitrites éventuellement présents à l'état d'ammonium en solution aqueuse neutre, au moyen d'un alliage métallique composé de 60 % de cuivre (Cu) et de 40 % de magnésium (Mg) (alliage de Arnd), en présence de chlorure de magnésium (MgCl2).

Distillation de l'ammoniac et fixation de celui-ci dans un volume connu d'acide sulfurique titré; titrage de l'excès d'acide sulfurique au moyen d'une solution d'hydroxyde de sodium ou de potassium titrée.

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté

4.1. Acide chlorhydrique dilué: un volume de HCl (d = 1,18) plus un volume d'eau

Image retirée.

4.8. Solution d'hydroxyde de sodium: environ 2 mol/l

4.9. Alliage de Arnd pour analyse, granulométrie inférieure à 1 mm

4.10. Solution de chlorure de magnésium à 20 % Introduire 200 g de chlorure de magnésium (MgCl2 · 6H2O) pour analyse dans un ballon de 1 l à fond plat et les dissoudre avec 600 à 700 ml d'eau. Pour empêcher la production de mousse, ajouter 15 g de sulfate de magnésium (MgSO4 · 7H2O).

Après dissolution, ajouter 2 g d'oxyde de magnésium et quelques grains de pierre ponce et concentrer la suspension à 200 ml par ébullition (on chasse ainsi les traces éventuelles d'ammoniac présentes dans les réactifs). Après refroidissement, compléter au volume de 1 l et filtrer.

4.11. Solution d'indicateur

4.11.1. Indicateur mixte

Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l.

Mélanger un volume de la solution A et deux volumes de la solution B.

Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.11.2. Solution d'indicateur coloré au rouge de méthyle

Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 % ; compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser cet indicateur (4 à 5 gouttes) au lieu du précédent.

4.11.3. Solution d'indicateur de rouge Congo

Dissoudre 3 g de rouge Congo dans 1 l d'eau chaude et filtrer, si nécessaire, après refroidissement. Employer cet indicateur facultativement au lieu des deux qui ont été décrits ci-dessus dans la neutralisation des extraits acides avant la distillation, en employant 0,5 ml par 100 ml de liquide à neutraliser.

4.12. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

4.13. Nitrate de sodium pour analyse

5. Appareillage

Voir méthode 2.1. «Détermination de l'azote ammoniacal».

6. Préparation de la solution à analyser

Voir méthode 1.

7. Mode opératoire

7.1. Préparation de la solution aux fins d'analyse

Voir méthode 2.1. «Détermination de l'azote ammoniacal».

7.2. Analyse de la solution

Selon la variante choisie, placer dans le vase où l'on recueille le distillat la quantité exactement mesurée de solution titrée d'acide sulfurique indiquée dans le tableau 1 de la méthode 2.1. Ajouter la quantité appropriée de la solution d'indicateur choisie (4.11.1. ou 4.11.2.) et, éventuellement, de l'eau pour obtenir un volume d'au moins 50 ml. L'extrémité de l'allonge raccordée à la sortie du réfrigérant doit se trouver en dessous de la surface de solution.

A l'aide d'une pipette de précision, prélever, selon les modalités du tableau 1, une partie aliquote de solution limpide. La placer dans le ballon à distiller de l'appareil.

Ajouter de l'eau pour obtenir un volume total d'environ 350 ml (voir note 1), 10 g de l'alliage de Arnd (4.9.), 50 ml de la solution de chlorure de magnésium (4.10.) et quelques fragments de pierre ponce (4.12.). Raccorder rapidement le ballon à l'appareil de distillation. Chauffer légèrement pendant trente minutes environ, puis augmenter le chauffage et distiller l'ammoniac. Prolonger la distillation pendant une heure environ. Après ce temps, le résidu dans le ballon doit avoir pris une consistance sirupeuse. Quand la distillation est terminée, titrer la quantité d'acide en excès dans le vase où l'on recueille le distillat selon les indications de la méthode 2.1.

Note 1

Quand la solution de l'engrais est acide [addition des 20 ml de HCl (4.1.) prévue par la méthode de solubilisation], on neutralisera la partie aliquote prélevée pour l'analyse de la manière suivante: placer, dans le ballon à distiller contenant la partie aliquote prélevée, 250 ml d'eau environ, la quantité nécessaire de l'un des indicateurs (4.11.1., 4.11.2., 4.11.3.) et agiter avec soin.

Neutraliser en employant la solution 2 mol/l d'hydroxyde de sodium (4.8.) et acidifier à nouveau avec une goutte de HCl (4.1.). Procéder ensuite comme indiqué au point 7.2. (deuxième alinéa).

7.3. Essai à blanc

Effectuer un essai à blanc (en omettant la prise d'essai) dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

« 7.4. Essai de contrôle

Préalablement à l’analyse, contrôler le bon fonctionnement de l’appareil et l’exécution correcte de la technique en utilisant une partie aliquote d’une solution fraîchement préparée de nitrate de sodium (4.13) contenant de 0,050 à 0,150 g d’azote nitrique selon la variante choisie. »

8. Expression du résultat

Voir méthode 2.2.1.

Méthode 2.2.3.

Détermination de l'azote nitrique et ammoniacal selon Devarda

1. Objet

Le présent document a pour objet de fixer une méthode de dosage de l'azote nitrique et ammoniacal, avec réduction, selon Devarda [modifiée pour les variantes a), b) et c)].

2. Domaine d'application

Voir méthode 2.2.1.

3. Principe

Réduction des nitrates et nitrites éventuellement présents à l'état d'ammonium en solution fortement alcaline au moyen d'un alliage métallique composé pour 45 % d'aluminium (Al), 5 % de zinc (Zn) et 50 % de cuivre (Cu) (alliage Devarda); distillation de l'ammoniac et fixation de celui-ci dans un volume connu d'acide sulfurique titré; titrage de l'excès d'acide sulfurique au moyen d'une solution titrée d'hydroxyde de sodium ou de potassium.

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté

4.1. Acide chlorhydrique dilué: un volume de HCl (d = 1,18) plus un volume d'eau

Image retirée.

4.8. Alliage de Devarda pour analyse

Granulométrie :
- de 90 à 100 % inférieure à 0,25 mm,
- de 50 à 75 % inférieure à 0,075 mm. On conseille les conditionnements en flacons de 100 g maximum.

4.9. Solution d'hydroxyde de sodium, exempte d'ammoniaque, contenant environ 30 % de NaOH (d20 = 1,33 g/ml)

4.10. Solution d'indicateur

4.10.1. Indicateur mixte

Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l.

Mélanger un volume de la solution A et deux volumes de la solution B.

Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.10.2. Indicateur coloré au rouge de méthyle

Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 %; compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser 4 ou 5 gouttes de cet indicateur au lieu du précédent.

4.11. Éthanol à 95-96 %

4.12. Nitrate de sodium pour analyse

5. Appareillage

Voir méthode 2.1.

5.1. Appareil de distillation consistant en un ballon de capacité convenable, à fond rond, relié à un réfrigérant au moyen d'une boule à distiller avec chicane efficace contre l'entraînement de liquide et muni, en plus, sur le vase où l'on recueille le distillat, d'un barboteur à eau pour empêcher d'éventuelles pertes d'ammoniac. Le type d'appareil approuvé pour cette détermination est repris en annexe avec toutes les caractéristiques de construction (figure 5).

5.2. Pipettes de précision de 10, 20, 25, 50, 100 et 200 ml

5.3. Un ballon jaugé de 500 ml

5.4. Agitateur rotatif réglé à 35/40 tours par minute

6. Préparation de la solution à analyser

Voir méthode 1.

7. Mode opératoire

7.1. Préparation de la solution aux fins d'analyse Voir méthode 2.1. «Détermination de l'azote ammoniacal».

7.2. Analyse de la solution

La quantité d'azote nitrique présente dans la partie aliquote prélevée pour l'analyse ne doit pas dépasser la quantité maximale résultant du tableau 1.

Selon la variante choisie, placer, dans le vase où l'on recueille le distillat, la quantité exactement mesurée de solution titrée d'acide sulfurique indiquée dans le tableau 1. Ajouter la quantité appropriée de la solution d'indicateur choisie (4.10.1. ou 4.10.2.) et, éventuellement, de l'eau pour obtenir un volume d'au moins 50 ml. L'extrémité de l'allonge raccordée à la sortie du réfrigérant doit se trouver en dessous de la surface de solution. Remplir le barboteur d'eau distillée.

A l'aide d'une pipette de précision, prélever une des parties aliquotes indiquées au tableau 1 de la méthode 2.1. La placer dans le ballon à distiller de l'appareil.

Ajouter de l'eau dans le ballon de distillation pour obtenir un volume de 250-300 ml, 5 ml d'éthanol (4.11.) et 4 g d'alliage Devarda (4.8.) (voir note 2).

En prenant les précautions nécessaires pour éviter toute perte d'ammoniac, ajouter dans le ballon environ 30 ml de la solution d'hydroxyde de sodium à 30 % (4.9.) et, éventuellement, dans le cas de solubilisation acide de l'échantillon, une quantité supplémentaire suffisante pour neutraliser la quantité d'acide chlorhydrique (4.1.) présente dans la partie aliquote prélevée pour l'analyse. Raccorder le ballon de distillation à l'appareil, s'assurer de l'étanchéité des raccords. Agiter le ballon avec précaution pour mélanger le contenu.

Chauffer à feu doux de manière que le dégagement d'hydrogène diminue sensiblement au bout d'une demi-heure environ et que le liquide commence à bouillir. Augmenter la flamme pour qu'au moins 200 ml de liquide soient distillés en trente minutes environ (ne pas dépasser quarante-cinq minutes de distillation).

La distillation terminée, on détache de l'appareil le vase où l'on a recueilli le distillat, on lave soigneusement l'allonge et le barboteur en faisant couler le liquide dans le vase de titration. On titre ensuite l'excès d'acide selon la méthode 2.1.

Note 2

En présence de sels de calcium, tels que le nitrate de calcium et le nitrate d'ammonium calcaire, il convient d'ajouter, avant la distillation, pour chaque gramme d'engrais présent dans l'aliquote, 0,700 g de phosphate de sodium (Na2HPO4 · 2H2O) pour empêcher la formation de Ca(OH)2.

7.3. Essai à blanc

Faire un essai à blanc (en omettant la prise d'essai) dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

7.4. Essai de contrôle

Avant de procéder à l'analyse, contrôler le bon fonctionnement de l'appareil et l'exécution correcte de la technique utilisée en employant une partie aliquote d'une solution récemment préparée de nitrate de sodium (4.12.) contenant, selon la variante choisie, 0,050 à 0,150 g d'azote nitrique.

8. Expression du résultat

Voir méthode 2.2.1.

Image retirée.

Légende de la figure 5

a) Ballon de 750 ml (1 000 ml), à fond rond et à col long avec bord évasé.

b) Tube d'alimentation (boule à distiller) avec boule de sécurité et joint sphérique «18» à la sortie.

c) Tube coudé avec joint sphérique «18» à l'entrée et «bec de flûte» à la sortie (en remplacement du joint sphérique, un raccord approprié en caoutchouc peut être utilisé pour relier le tube au réfrigérant).

d) Réfrigérant à boules (six) relié à la sortie, au moyen d'un raccord en caoutchouc, à une allonge en verre montée sur un bouchon qui retient également un barboteur.

e) Vase de 750 ml dans lequel on recueille le distillat.

f) Barboteur à eau pour empêcher les pertes d'ammoniac.

L'appareillage est réalisé en verre ne cédant pas de substances alcalines au distillat dans les conditions d'utilisation.

Méthode 2.3.

Détermination de l'azote total

Méthode 2.3.1.

Détermination de l'azote total dans la cyanamide calcique exempte de nitrate

1. Objet

Le présent document a pour objet de fixer une méthode de dosage de l'azote total dans la cyanamide calcique exempte de nitrate.

2. Domaine d'application

La présente méthode s'applique exclusivement à la cyanamide calcique exempte de nitrate.

3. Principe

Après kjeldahlisation, l'azote ammoniacal formé est déplacé par l'hydroxyde de sodium, recueilli et dosé dans une solution titrée d'acide sulfurique.

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté

4.1. Acide sulfurique dilué (d20 = 1,54 g/ml) : un volume d'acide sulfurique (d20 = 1,84 g/ml) plus un volume d'eau

4.2. Sulfate de potassium pour analyse

4.3. Oxyde de cuivre (CuO): 0,3 à 0,4 g par dosage ou une quantité équivalente de sulfate de cuivre pentahydraté (CuSO4 . 5H20) soit 0,95 à 1,25 g par dosage

4.4. Solution d'hydroxyde de sodium, exempte d'ammoniaque, contenant environ 30 % de NaOH (d20 = 1,33 g/ml)

Image retirée.

4.11. Solution d'indicateur

4.11.1. Indicateur mixte

Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1

l. Mélanger un volume de la solution A et deux volumes de la solution

B. Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.11.2. Indicateur coloré au rouge de méthyle

Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 % et compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser 4 ou 5 gouttes de cet indicateur au lieu du précédent.

4.12. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

4.13. Sulfocyanure de potassium pour analyse

5. Appareillage

5.1. Appareil à distiller, voir méthode 2.1. «Détermination de l'azote ammoniacal»

5.2. Ballon d'attaque de Kjeldahl de capacité convenable et à col long.

5.3. Pipettes de précision de 50, 100 et 200 ml.

5.4. Un ballon jaugé de 250 ml.

6. Préparation de la solution à analyser

Voir méthode 1.

7. Mode opératoire

7.1. Préparation de la solution aux fins d'analyse

Peser, à 0,001 g près, une prise d'essai de 1 g et l'introduire dans le ballon de Kjeldahl. Ajouter 50 ml d'acide sulfurique dilué (4.1.), 10 à 15 g de sulfate de potassium (4.2.) et l'un des catalyseurs (4.3.). Chauffer doucement pour chasser l'eau, maintenir en ébullition modérée pendant deux heures, laisser refroidir et diluer avec 100 à 150 ml d'eau. Laisser refroidir à nouveau, transvaser quantitativement la suspension dans un ballon jaugé de 250 ml, compléter au volume avec de l'eau, agiter et filtrer sur filtre sec dans un récipient sec.

7.2. Analyse de la solution

Prélever, à l'aide d'une pipette de précision, selon la variante choisie (voir méthode 2.1.), une partie aliquote de 50, 100 ou 200 ml de la solution ainsi obtenue. Distiller l'ammoniac selon le mode opératoire décrit dans la méthode 2.1., en ayant soin d'ajouter dans le ballon de distillation une quantité suffisante de solution de NaOH (4.4.) de manière à obtenir un fort excès.

7.3. Essai à blanc

Effectuer un essai à blanc (en omettant la prise d'essai) dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

7.4. Essai de contrôle

Préalablement aux analyses, contrôler le bon fonctionnement de l'appareil et l'exécution correcte de la technique en utilisant une partie aliquote d'une solution titrée de sulfocyanure de potassium pour analyse (4.13.) correspondant plus ou moins à la concentration en azote de l'échantillon.

8. Expression du résultat

Exprimer le résultat analytique en pourcentage d'azote N contenu dans l'engrais tel qu'il a été reçu en vue de l'analyse.

Variante a : % N = (50 — A) × 0,7

Variante b : % N = (50 — A) × 0,7

Variante c : % N = (35 — A) × 0,875

Méthode 2.3.2.

Détermination de l'azote total dans la cyanamide calcique nitratée

1. Objet

Le présent document a pour objet de fixer une méthode de dosage de l'azote total dans la cyanamide calcique nitratée.

2. Domaine d'application

La présente méthode s'applique à la cyanamide calcique contenant des nitrates.

3. Principe

L'attaque directe selon Kjeldahl n'est pas applicable aux cyanamides calciques contenant des nitrates. Pour ce motif, l'azote nitrique est réduit à l'état d'azote ammoniacal à l'aide de fer métallique et de chlorure stanneux avant la kjeldahlisation.

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté.

4.1. Acide sulfurique (d20 = 1,84 g/ml)

4.2. Poudre de fer réduit à l'hydrogène pour analyse

4.3. Sulfate de potassium pour analyse finement pulvérisé

Image retirée.

4.10. Solution d'indicateur

4.10.1. Indicateur mixte

Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l.

Mélanger un volume de la solution A et deux volumes de la solution

B. Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.10.2. Indicateur coloré au rouge de méthyle

Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 % et compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser 4 ou 5 gouttes de cet indicateur au lieu du précédent.

4.11. Solution de chlorure stanneux

Dissoudre 120 g de SnCl2 · 2H2O pour analyse dans 400 ml d'acide chlorhydrique concentré pur (d20 = 1,18 g/ml) et ajuster à 1 l avec de l'eau. La solution doit être entièrement limpide et préparée immédiatement avant son emploi. Il est indispensable de vérifier le pouvoir réducteur du chlorure stanneux.

Note

(Règlement (CE) n° 1107/2008 de la Commission du 7 novembre 2008, annexe II)

Dissoudre 0,5 g de SnCl2 · 2H2O dans 2 ml d'acide chlorhydrique concentré pur (d20 = 1,18 g/ml) et compléter à 50 ml avec de l'eau. Ajouter ensuite 5 g de sel de Seignette pour analyse (tartrate double de sodium et de potassium), puis une quantité suffisante de bicarbonate de sodium pour analyse afin que la solution soit alcaline au papier de tournesol.

« Titrer à l’aide d’une solution d’iode (I2) 0,05 mol/l en présence d’une solution d’amidon comme indicateur.

1 ml de solution d’iode (I2) 0,05 mol/l correspond à 0,01128 g de SnCl2.2H2O.

Au moins 80 % de l’étain total présent dans la solution ainsi préparée doit se trouver sous forme bivalente. Pour le titrage, on devra donc utiliser au moins 35 ml de solution d’iode (I2) 0,05 mol/l. »

4.12. Solution d'hydroxyde de sodium, exempte d'ammoniaque, contenant environ 30 % de NaOH (d20 = 1,33 g/ml)

4.13. Solution étalon ammoniac-nitrique Peser 2,5 g de nitrate de potassium pour analyse et 10,16 g de sulfate d'ammonium pour analyse et les placer dans une fiole jaugée de précision de 250 ml. Dissoudre avec de l'eau et ajuster à 250 ml. Un ml de cette solution renferme 0,01 g d'azote.

4.14. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

5. Appareillage

Voir méthode 2.3.1.

6. Préparation de la solution à analyser

Voir méthode 1.

7. Mode opératoire

7.1. Mise en solution

Peser, à 0,001 g près, une prise d'essai de 1 g et l'introduire dans le ballon de Kjeldahl. Ajouter 0,5 g de poudre de fer (4.2.) et 50 ml de solution de chlorure stanneux (4.11.), agiter et laisser reposer pendant une demi-heure. Durant la période de repos, agiter de nouveau après dix et vingt minutes. Ajouter ensuite 10 g de sulfate de potassium (4.3.) et 30 ml d'acide sulfurique (4.1.). Porter à ébullition et poursuivre l'attaque pendant une heure après l'apparition de fumées blanches. Laisser refroidir et diluer avec 100-150 ml d'eau. Transvaser quantitativement la suspension dans un ballon jaugé de 250 ml, refroidir, compléter au volume avec de l'eau, agiter et filtrer sur filtre plat sec dans un récipient sec. Au lieu de transvaser ensuite la suspension pour appliquer les variantes a, b ou c utilisées dans la méthode 2.1., on peut également distiller directement l'azote ammoniacal de cette solution, après avoir ajouté un fort excès d'hydroxyde de sodium (4.12.).

7.2. Analyse de la solution

Prélever, à l'aide d'une pipette de précision, suivant la variante a, b ou c utilisée dans la méthode 2.1., une partie aliquote de 50, 100 ou 200 ml de la solution ainsi obtenue. Distiller l'ammoniac selon le mode opératoire de la méthode 2.1., en ayant soin d'ajouter au ballon de distillation un fort excès de solution d'hydroxyde de sodium (4.12.).

7.3. Essai à blanc

Effectuer un essai à blanc (en omettant la prise d'essai) dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

7.4. Essai de contrôle

Préalablement à l'analyse, contrôler le bon fonctionnement de l'appareil et l'exécution correcte de la technique avec la solution étalon (4.13.) renfermant des quantités d'azote ammoniacal et nitrique comparables aux quantités d'azote cyanamidé et nitrique contenues dans la cyanamide calcique nitratée. À cet effet, placer, dans le ballon de Kjeldahl, 20 ml de la solution étalon (4.13.). Effectuer l'analyse suivant la technique indiquée aux points 7.1. et 7.2.

8. Expression du résultat

Le résultat de l'analyse doit être exprimé en pourcentage d'azote total (N) présent dans l'engrais tel qu'il est reçu en vue de l'analyse.

Variante a: % N = (50 — A) × 0,7

Variante b: % N = (50 — A) × 0,7

Variante c: % N = (35 — A) × 0,875.

Méthode 2.3.3.

Détermination de l'azote total dans l'urée

1. Objet

Le présent document a pour objet de fixer une méthode de détermination de l'azote total dans l'urée.

2. Domaine d'application

La présente méthode s'applique exclusivement à l'engrais urée exempt de nitrates.

3. Principe

Par ébullition en présence d'acide sulfurique, l'urée est transformée quantitativement en azote ammoniacal. Celui-ci est déplacé en milieu alcalin et recueilli dans une solution titrée d'acide sulfurique en excès. L'excès d'acide est déterminé à l'aide d'une solution titrée alcaline.

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté.

4.1. Acide sulfurique concentré (d20 = 1,84 g/ml)

4.2. Solution d'hydroxyde de sodium, exempte d'ammoniaque, contenant environ 30 % de NaOH (d20 = 1,33 g/ml)

Image retirée.

4.9. Solution d'indicateur

4.9.1. Indicateur mixte

Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l. Mélanger un volume de la solution A et deux volumes de la solution B.

Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.9.2. Solution d'indicateur coloré au rouge de méthyle Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 % et compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser 4 ou 5 gouttes de cet indicateur au lieu du précédent.

4.10. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

4.11. Urée pour analyse

5. Appareillage

5.1. Appareil à distiller, voir méthode 2.1. «Détermination de l'azote ammoniacal»

5.2. Un ballon jaugé de 500 ml 5.3. Pipettes de précision de 25, 50 et 100 ml

6. Préparation de la solution à analyser

Voir méthode 1.

7. Mode opératoire

7.1. Préparation de la solution

Peser, à 0,001 g près, 2,5 g d'échantillon. Introduire cette prise d'essai dans un ballon de Kjeldahl de 300 ml et l'humidifier à l'aide de 20 ml d'eau. Ajouter, sous agitation, 20 ml d'acide sulfurique concentré (4.1.) et quelques billes de verre pour régulariser l'ébullition. Introduire, dans le col du ballon, un entonnoir de verre à tige allongée pour éviter les projections éventuelles et chauffer, d'abord à petite flamme, puis plus fortement, jusqu'à dégagement de fumées blanches (trente à quarante minutes). Après refroidissement, diluer avec 100 à 150 ml d'eau. Transvaser quantitativement le liquide dans un ballon jaugé de 500 ml en négligeant l'insoluble éventuel; laisser refroidir jusqu'à la température ambiante. Compléter le volume à l'aide d'eau, agiter et, si nécessaire, filtrer à travers un filtre sec dans un récipient sec.

7.2. Analyse de la solution Prélever, à l'aide d'une pipette de précision, selon la variante choisie (voir méthode 2.1.), une partie aliquote de 25, 50 ou 100 ml de la solution ainsi obtenue et distiller l'ammoniac selon le mode opératoire décrit dans la méthode 2.1., en ayant soin d'ajouter au ballon de distillation une quantité suffisante de solution NaOH (d20 = 1,33 g/ml) (4.2.) pour assurer la présence d'un fort excès.

7.3. Essai à blanc Effectuer un essai à blanc (en omettant la prise d'essai) dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

7.4. Essai de contrôle Préalablement à l'analyse, contrôler le bon fonctionnement de l'appareil et l'exécution correcte de la technique en utilisant une partie aliquote d'une solution fraîchement préparée d'urée pour analyse (4.11.).

8. Expression du résultat

Exprimer le résultat analytique en pourcentage d'azote N contenu dans l'engrais tel qu'il a été reçu en vue de l'analyse.

Variante a: % N = (50 — A) × 1,12

Variante b: % N = (50 — A) × 1,12

Variante c: % N = (35 — A) × 1,40.

Méthode 2.4.

Détermination de l'azote cyanamidé

1. Objet

Le présent document a pour objet de fixer une méthode de détermination de l'azote cyanamidé.

2. Domaine d'application

La présente méthode est applicable à la cyanamide calcique et à la cyanamide calcique nitratée.

3. Principe

L'azote cyanamidé est précipité à l'état de composé argentique et dosé dans le précipité selon la méthode de Kjeldahl.

4. Réactifs

Eau distillée ou complètement déminéralisée, exempte de dioxyde de carbone et de tout composé azoté

4.1. Acide acétique glacial

4.2. Hydroxyde d'ammonium contenant 10 % d'ammoniac en masse (d20 = 0,96 g/ml)

4.3. Solution ammoniacale d'argent selon Tollens Mélanger 500 ml d'une solution de nitrate d'argent (AgNO3) à 10 % dans l'eau avec 500 ml d'une solution d'ammoniac à 10 % dans l'eau (4.2.). Ne pas exposer inutilement à la lumière, ne pas chauffer sans nécessité et conserver autant que possible à l'abri de l'air. La solution se conserve habituellement pendant des années. Tant que la solution reste limpide, le réactif est de bonne qualité.

4.4. Acide sulfurique concentré (d20 = 1,84 g/ml)

4.5. Sulfate de potassium pour analyse

4.6. Oxyde de cuivre (CuO): 0,3 à 0,4 g par dosage ou une quantité équivalente de sulfate de cuivre pentahydraté (CuSO4 · 5H2O) soit 0,95 à 1,25 g par dosage

4.7. Solution d'hydroxyde de sodium, exempte d'ammoniaque, contenant environ 30 % de NaOH (d20 = 1,33 g/ml)

« 4.8. Solution titrée d’acide sulfurique : 0,1 mol/l »

4.9. Liqueur titrée d'hydroxyde de sodium ou de potassium : 0,1 mol/l

4.10. Solution d'indicateur

4.10.1. Indicateur mixte

Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l. Mélanger un volume de la solution A et deux volumes de la solution B. Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.10.2. Solution d'indicateur coloré au rouge de méthyle

Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 % et compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser de 4 à 5 gouttes de cet indicateur au lieu du précédent.

4.11. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

4.12. Sulfocyanure de potassium pour analyse

5. Appareillage

5.1. Appareil à distiller, voir méthode 2.1. «Détermination de l'azote ammoniacal»

5.2. Fiole jaugée de 500 ml (exemple: fiole de Stohmann)

5.3. Ballon d'attaque de Kjeldahl de capacité convenable, à col long (300 ou 500 ml)

5.4. Pipette de précision de 50 ml

5.5. Agitateur rotatif réglé à 35/40 tours par minute

6. Préparation

Voir méthode 1.

7. Mode opératoire

7.1. Mesure de sécurité Lors de l'emploi de toute solution ammoniacale d'argent, il est strictement prescrit de porter des lunettes de sécurité. Dès qu'une fine membrane se forme à la surface du liquide, une explosion peut se produire après agitation et la plus grande circonspection est de rigueur.

7.2. Préparation de la solution aux fins d'analyse

Peser, à 0,001 g près, une prise d'essai de 2,5 g et la placer dans un petit mortier en verre; broyer à trois reprises avec de l'eau et décanter après chaque broyage le liquide surnageant dans une fiole jaugée de 500 ml (5.2.). Laver à l'aide d'une pissette le mortier, le pilon et l'entonnoir, de manière à faire passer quantitativement la matière dans le ballon jaugé. Ajouter dans le ballon de l'eau pour obtenir un volume d'environ 400 ml et 15 ml d'acide acétique glacial (4.1.). Agiter dans un agitateur rotatif (5.5.) pendant deux heures. Porter au volume de 500 ml avec de l'eau, homogénéiser et filtrer. L'analyse doit être poursuivie aussi rapidement que possible.

7.3. Analyse de la solution

Prélever, à l'aide d'une pipette de précision, 50 ml du filtrat et les placer dans un bécher de 250 ml. Alcaliniser légèrement avec la solution d'ammoniaque (4.2.) et ajouter en agitant 30 ml de solution ammoniacale chaude de nitrate d'argent (4.3.) pour précipiter le composé argentique jaune de cyanamide. Laisser reposer jusqu'au lendemain; filtrer et laver le précipité à l'eau froide jusqu'à ce qu'il soit complètement exempt d'ammoniac. Placer le filtre et le précipité, encore humides, dans un ballon de Kjeldahl, ajouter 10 à 15 g de sulfate de potassium (4.5.), le catalyseur (4.6.) à la dose prévue et ensuite 50 ml d'eau et 25 ml d'acide sulfurique concentré (4.4.). Chauffer lentement le ballon en l'agitant légèrement jusqu'à ce que le contenu commence à bouillir. Augmenter le chauffage, faire bouillir jusqu'à ce que le contenu du ballon soit incolore ou légèrement vert. Prolonger l'ébullition pendant une heure et laisser refroidir. Transvaser quantitativement le liquide du ballon d'attaque dans le ballon de distillation, ajouter un peu de pierre ponce (4.11.), diluer avec de l'eau pour obtenir un volume total d'environ 350 ml. Mélanger et refroidir. Distiller l'ammoniac selon la méthode 2.1., variante a), en ayant soin d'ajouter au ballon de distillation une quantité suffisante de solution de NaOH (4.7.) pour assurer la présence d'un fort excès.

7.4. Essai à blanc

Effectuer un essai à blanc (en omettant la prise d'essai) dans les mêmes conditions et en tenir compte dans le calcul du résultat final.

7.5. Essai de contrôle

Préalablement aux analyses, contrôler le bon fonctionnement de l'appareil et l'exécution correcte de la technique en utilisant une partie aliquote, correspondant à 0,05 g d'azote, d'une solution titrée de sulfocyanure de potassium (4.12.).

8. Expression du résultat Exprimer le résultat en pourcentage d'azote cyanamidé contenu dans l'engrais tel qu'il a été reçu en vue de l'analyse. % N ¼ ð50 AÞ 0,56:

Méthode 2.5.

Détermination photométrique du biuret dans l'urée

1. Objet

Le présent document a pour objet de fixer, dans le cas de l'analyse des engrais, une méthode de détermination photométrique du biuret dans l'urée.

2. Domaine d'application

La présente méthode s'applique exclusivement à l'urée.

3. Principe

En milieu alcalin, en présence de tartrate de sodium et de potassium, le biuret forme avec le cuivre bivalent un complexe cuivrique violet. L'absorbance de la solution est mesurée à la longueur d'onde d'environ 546 nm (nanomètres).

4. Réactifs

Eau distillée ou déminéralisée, exempte de dioxyde de carbone et d'ammoniac; cette qualité de l'eau est particulièrement importante pour le présent dosage.

4.1. Méthanol

« 4.2. Liqueur d’acide sulfurique, environ 0,05 mol/l »

4.3. Liqueur d'hydroxyde de sodium: environ 0,1 mol/l

4.4. Solution alcaline de tartrate de sodium et de potassium Dans une fiole jaugée de 1 l, dissoudre 40 g d'hydroxyde de sodium pur dans 500 ml d'eau, laisser refroidir. Ajouter 50 g de tartrate de sodium et de potassium (NaKC4H4O6 · 4H2O). Ajuster au trait de jauge. Laisser reposer vingt-quatre heures avant de s'en servir.

4.5. Solution de sulfate de cuivre Dans une fiole jaugée de 1 l, dissoudre 15 g de sulfate de cuivre pentahydraté (CuSO4 · 5H2O) dans 500 ml d'eau. Ajuster au trait de jauge.

4.6. Solution étalon de biuret fraîchement préparée Dans une fiole jaugée de 250 ml, dissoudre 0,250 g de biuret pur (1) dans l'eau. Compléter à 250 ml. Un ml de cette solution contient 0,001 g de biuret.

4.7. Solution d'indicateur Dans une fiole jaugée de 100 ml, dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 %, compléter à 100 ml avec de l'eau. Filtrer s'il reste un insoluble.

5. Appareillage

5.1. Spectrophotomètre ou photomètre à filtres, de sensibilité et de précision suffisante, permettant des mesures reproductibles à au moins 0,5 % T (2)

5.2. Fioles jaugées de 100, 250 et 1 000 ml

5.3. Pipettes de précision étalonnées de 2, 5, 10, 20, 25 et 50 ml ou burette de précision étalonnée 25/0,05

5.4. Bécher de 250 ml

6. Préparation de la solution à analyser

Voir méthode 1.

7. Mode opératoire

7.1. Courbe d'étalonnage

A l'aide de pipettes de précision, introduire des parties aliquotes de 0, 2, 5, 10, 20, 25 et 50 ml de solution étalon de biuret (4.6.) dans une série de sept fioles jaugées de 100 ml. « Compléter avec de l’eau distillée au volume d’environ 50 ml, ajouter une goutte d’indicateur (4.7) et neutraliser, si nécessaire, avec de l’acide sulfurique 0,05 mol/l (4.2). ». Ajouter en agitant 20 ml de la solution alcaline de tartrate (4.4.), puis 20 ml de la solution de sulfate de cuivre (4.5.).

Note

Ces solutions (4.4. et 4.5.) doivent être ajoutées en les mesurant à l'aide de deux burettes de précision, ou mieux encore à l'aide de deux pipettes de précision étalonnées. Compléter à 100 ml avec de l'eau distillée, homogénéiser et laisser reposer pendant quinze minutes à 30 (± 2) ° C.

(1) Le biuret peut être purifié au préalable par lavage avec une solution ammoniacale à 10 %, de l'eau, de l'acétone et séchage sous vide.
(2) Voir point 9 «annexe».

Effectuer les mesures photométriques de chaque solution par rapport à la solution 0 de biuret à une longueur d'onde d'environ 546 nm en utilisant des cuves d'une épaisseur appropriée. Tracer la courbe d'étalonnage en portant les absorbances en ordonnée et les quantités de biuret correspondantes, en milligrammes, en abscisse.

7.2. Préparation de la solution à analyser

Peser, à 0,001 g près, 10 g de l'échantillon préparé. Les dissoudre dans une fiole jaugée de 250 ml avec environ 150 ml d'eau. Après dissolution, ajuster au trait de jauge. Filtrer si nécessaire.

Remarque 1

Si la prise d'essai contient plus de 0,015 g d'azote ammoniacal, la dissoudre dans un bécher de 250 ml avec 50 ml de méthanol (4.1.). Réduire par évaporation jusqu'à un volume de 25 ml. Transvaser quantitativement dans une fiole jaugée de 250 ml. Amener au trait avec de l'eau. Filtrer si nécessaire, sur filtre plissé sec dans un récipient sec.

Remarque 2

Elimination de l'opalescence : en cas de présence d'une substance colloïdale, des difficultés peuvent se produire lors de la filtration. La solution destinée à l'analyse est alors préparée comme suit: dissoudre la prise d'essai dans 150 ml d'eau, ajouter 2 ml d'acide chlorhydrique 1 mol/l, et filtrer la solution sur deux filtres plats à texture serrée dans une fiole jaugée de 250 ml. Laver les filtres à l'eau et porter au volume. Poursuivre l'opération selon la procédure décrite au point 7.3. «Dosage».

7.3. Dosage

« Selon la teneur présumée en biuret, prélever de la solution indiquée au point 7.2, à l’aide d’une pipette jaugée de précision, 25 ou 50 ml et introduire cette quantité dans une fiole jaugée de 100 ml. Neutraliser si nécessaire avec un réactif 0,05 mol/l ou 0,1 mol/l (4.2 ou 4.3), selon le cas, en utilisant le rouge de méthyle comme indicateur et ajouter, avec la même précision que pour l’établissement de la courbe d’étalonnage, 20 ml de la solution alcaline de tartrate de sodium et de potassium (4.4) et 20 ml de la solution de cuivre (4.5). Porter au volume, agiter soigneusement et laisser reposer quinze minutes à 30 (± 2) °C. »

Effectuer alors les mesures photométriques et calculer la quantité de biuret présente dans l'urée.

8. Expression du résultat

Image retirée.

où «C» est la masse, en milligrammes, de biuret, lu sur le graphique d'étalonnage, «V» le volume de l'aliquote.

9. Annexe

Image retirée.

Méthode 2.6.

Détermination des différentes formes d'azote en présence les unes des autres

Méthode 2.6.1.

Détermination des différentes formes d'azote en présence les unes des autres dans les engrais contenant l'azote sous forme nitrique, ammoniacale, uréique et cyanamidique

1. Objet

Le présent document a pour objet de fixer une méthode de détermination de teneurs en azote sous ses diverses formes en présence les unes des autres.

2. Domaine d'application

La présente méthode s'applique à tout engrais prévu à l'annexe I contenant de l'azote sous différentes formes.

3. Principe

3.1. Azote total soluble et insoluble

Suivant la liste des engrais types (annexe I), cette détermination se limite aux produits contenant de la cyanamide calcique.

3.1.1. En l'absence de nitrates, la prise d'essai est minéralisée par kjeldahlisation directe.

3.1.2. En présence de nitrates, la prise d'essai est minéralisée par kjeldahlisation après réduction à l'aide de fer métallique et de chlorure stanneux. Dans les deux cas, l'ammoniac est déterminé selon la méthode 2.1.

Note

Si l'analyse fait apparaître une teneur en azote insoluble supérieure à 0,5 %, on conclut que l'engrais contient d'autres formes d'azote insoluble non comprises dans la liste de l'annexe I.

3.2. Formes d'azote soluble

A partir d'une même solution de l'échantillon, on détermine sur différents prélèvements :

3.2.1. l'azote total soluble :

3.2.1.1. en l'absence de nitrates, par kjeldahlisation directe,

3.2.1.2. en présence de nitrates, par kjeldahlisation sur une partie aliquote provenant de la solution, après réduction selon Ulsch, l'ammoniac étant dosé, dans les deux cas, selon la méthode 2.1.,

3.2.2. l'azote total soluble, à l'exception de l'azote nitrique, par kjeldahlisation après élimination en milieu acide de l'azote nitrique au moyen de sulfate ferreux, l'ammoniac étant dosé selon la méthode 2.1.;

3.2.3. l'azote nitrique, par différence :

3.2.3.1. en l'absence de cyanamide calcique, entre les points 3.2.1.2. et 3.2.2. et/ou entre l'azote total soluble (3.2.1.2.) et la somme de l'azote ammoniacal et de l'azote uréique (3.2.4. + 3.2.5.),

3.2.3.2. en présence de cyanamide calcique, entre les points 3.2.1.2. et 3.2.2. ainsi qu'entre le point 3.2.1.2. et la somme des points 3.2.4. + 3.2.5. + 3.2.6.;

3.2.4. l'azote ammoniacal :

3.2.4.1. en présence uniquement d'azote ammoniacal et ammoniacal plus nitrique, par application de la méthode 1,

3.2.4.2. en présence d'azote uréique et/ou cyanamidique, par entraînement à froid après légère alcalinisation, l'ammoniac étant recueilli dans une solution titrée d'acide sulfurique et dosé selon la méthode 2.1.;

3.2.5. l'azote uréique :

3.2.5.1. par transformation au moyen d'uréase en ammoniaque que l'on titre au moyen d'une solution titrée d'acide chlorhydrique,

ou

3.2.5.2. par gravimétrie au xanthydrol; le biuret coprécipité peut être assimilé à l'azote uréique sans grande erreur, sa teneur restant généralement faible en valeur absolue dans les engrais composés,

ou

3.2.5.3. par différence suivant le tableau ci-après :

Image retirée.

3.2.6. l'azote cyanamidé, par précipitation à l'état de composé argentique, l'azote étant dosé dans le précipité par la méthode de Kjeldahl.

4. Réactifs

Eau distillée ou déminéralisée.

4.1. Sulfate de potassium pour analyse

4.2. Fer pur pour analyse, réduit à l'hydrogène (la quantité prescrite de fer doit pouvoir réduire au moins 50 mg d'azote nitrique)

4.3. Sulfocyanure de potassium pour analyse

4.4. Nitrate de potassium pour analyse

4.5. Sulfate d'ammonium pour analyse

4.6. Urée pour analyse

4.7. Acide sulfurique dilué 1:1 en volume: un volume d'acide sulfurique (d20 = 1,84 g/ml) plus un volume d'eau

« 4.8. Solution titrée d’acide sulfurique : 0,1 mol/l »

4.9. Solution concentrée d'hydroxyde de sodium. Solution aqueuse à environ 30 % (P/V) de NaOH, exempte d'ammoniaque

4.10. Solution titrée d'hydroxyde de sodium ou de potassium 0,2 mol/l, exempte de carbonates

4.11. Solution de chlorure stanneux Dissoudre 120 g de SnCl2 · 2H2O pour analyse dans 400 ml d'acide chlorhydrique concentré pur (d20 = 1,18 g/ml) et ajuster à 1 l avec de l'eau. La solution doit être parfaitement claire et préparée immédiatement avant son emploi

Note

(Règlement (CE) n° 1107/2008 de la Commission du 7 novembre 2008, annexe II)

Il est indispensable de vérifier le pouvoir réducteur du chlorure stanneux: dissoudre 0,5 g de SnCl2 · 2H2O dans 2 ml d'acide chlorhydrique concentré pur (d20 = 1,18 g/ml) et compléter à 50 ml avec de l'eau. Ajouter ensuite 5 g de sel de Seignette pour analyse (tartrate double de sodium et de potassium), puis une quantité suffisante de bicarbonate de sodium pour analyse pour que la solution soit alcaline au papier de tournesol.

« Titrer à l’aide d’une solution d’iode (I2) 0,05 mol/l en présence d’une solution d’amidon comme indicateur.

1 ml de solution d’iode (I2) 0,05 mol/l correspond à 0,01128 g de SnCl2.2H2O.

Au moins 80 % de l’étain total présent dans la solution ainsi préparée doit se trouver sous forme bivalente. Pour le titrage, on devra donc utiliser au moins 35 ml de solution d’iode (I2) 0,05 mol/l. »

4.12. Acide sulfurique (d20 = 1,84 g/ml)

4.13. Acide chlorhydrique dilué: un volume d'acide chlorhydrique (d20 = 1,18 g/ml) plus un volume d'eau

4.14. Acide acétique 96-100 %

4.15. Acide sulfurique: solution contenant environ 30 % de H2SO4 (P/V)

4.16. Sulfate ferreux (FeSO4 · 7H2O), en cristaux

« 4.17. Solution titrée d’acide sulfurique: 0,05 mol/l »

4.18. Alcool octylique

4.19. Solution saturée de carbonate de potassium

4.20. Solution titrée d'hydroxyde de sodium ou de potassium 0,1 mol/l, exempte de carbonates

4.21. Solution saturée d'hydroxyde de baryum

4.22. Solution de carbonate de sodium à 10 % (P/V)

4.23. Acide chlorhydrique: 2 mol/l

4.24. Solution titrée d'acide chlorhydrique: 0,1 mol/l

4.25. Solution d'uréase Mettre en suspension 0,5 g d'uréase active dans 100 ml d'eau distillée. A l'aide d'acide chlorydrique 0,1 N (4.24.), ajuster le pH à 5,4 mesuré au pH-mètre.

4.26. Xanthydrol Solution à 5 % dans l'éthanol ou le méthanol (4.31.) (ne pas utiliser de produits donnant une forte proportion d'insoluble). La solution se conserve trois mois en flacon bien bouché à l'abri de la lumière.

4.27. Oxyde de cuivre (CuO): 0,3 à 0,4 g par dosage ou une quantité équivalente de sulfate de cuivre pentahydraté (CuSO4 · 5H2O) de 0,95 à 1,25 g par dosage

4.28. Pierre ponce en grains, lavée à l'acide chlorhydrique et calcinée

4.29. Solution d'indicateur

4.29.1. Solution A : dissoudre 1 g de rouge de méthyle dans 37 ml de solution d'hydroxyde de sodium 0,1 mol/l et compléter à 1 l avec de l'eau.

Solution B : dissoudre 1 g de bleu de méthylène dans l'eau et compléter à 1 l.

Mélanger un volume de la solution A et deux volumes de la solution B.

Cet indicateur est violet en solution acide, gris en solution neutre et vert en solution alcaline. Utiliser 0,5 ml (10 gouttes) de cette solution d'indicateur.

4.29.2. Solution d'indicateur coloré au rouge de méthyle Dissoudre 0,1 g de rouge de méthyle dans 50 ml d'éthanol à 95 %; compléter à 100 ml avec de l'eau et filtrer si nécessaire. On peut utiliser cet indicateur (4 à 5 gouttes) au lieu du précédent.

4.30. Papiers indicateurs Tournesol, bleu de bromothymol (ou autres papiers sensibles aux pH de 6 à 8).

4.31. Ethanol ou méthanol: solution à 95 %

5. Appareillage

5.1. Appareil à distiller Voir méthode 2.1.

5.2. Appareil pour le dosage de l'azote ammoniacal selon la technique analytique 7.2.5.3. (voir figure 6)

L'appareil est constitué par un récipient rode de forme spéciale, muni d'un col latéral obturable, d'un tube de raccordement avec boule de sécurite et d'un tube perpendiculaire servant à l'introduction de l'air. Les tubes peuvent être raccordés au récipient au moyen d'un simple bouchon de caoutchouc perforé. Il est important de donner une forme convenable à la partie terminale des tubes d'arrivée d'air, les bulles gazeuses devant être parfaitement réparties dans les solutions contenues dans le récipient et l'absorbeur. Le meilleur dispositif est constitué par de petites pièces fongiformes d'un diamètre extérieur de 20 mm, pourvues à leur extrémité de 6 ouvertures d'un mm de diamètre.

5.3. Appareil pour le dosage de l'azote uréique selon la technique a l'uréase (7.2.6.1.)

Il est forme d'un erlenmeyer de 300 ml, muni d'un entonnoir a robinet et d'un petit absorbeur (voir figure 7).

5.4. Agitateur rotatif règlé à 35/40 tours par minute

5.5. pH-mètre

5.6. Etuve règlable

5.7. Verrerie: pipettes de précision de 2, 5, 10, 20, 25, 50 et 100 ml, ballons de Kjeldahl a col long, de 300 et 500 ml, fioles jaugees de 100, 250, 500 et 1 000 ml, creusets en verre fritté : diamètre des pores 5 à 15 µ, mortiers.

6. Préparation de la solution à analyser

Voir méthode 1.

7. Technique analytique

7.1. Azote total soluble et insoluble

7.1.1. En l'absence de nitrates

7.1.1.1. Attaque

Peser, à 0,001 g près, une quantité d'échantillon contenant au maximum 100 mg d'azote. L'introduire dans le ballon de l'appareil à distiller (5.1.). Ajouter 10 a 15 g de sulfate de potassium (4.1.), le catalyseur (4.27.) et quelques grains de pierre ponce (4.28.). Ajouter ensuite 50 ml d'acide sulfurique dilué (4.7.) et agiter prudemment. Chauffer d'abord modérément en mélangeant de temps en temps jusqu'à ce qu'il n'y ait plus formation de mousse. Chauffer ensuite de manière à obtenir une ébullition régulière du liquide et la maintenir pendant une heure après que la solution est devenue claire en évitant l'adhérence de matière organique aux parois du ballon. Laisser refroidir. Ajouter prudemment, en agitant, environ 350 ml d'eau. Agiter à nouveau de manière que la dissolution soit aussi complète que possible. Laisser refroidir et raccorder le ballon à l'appareil a distiller (5.1.).

7.1.1.2. Distillation de l'ammoniac

« A l’aide d’une pipette de précision, placer, dans le vase où l’on recueille le distillat, 50 ml d’une solution titrée d’acide sulfurique 0,1 mol/l (4.8). » . Ajouter l'indicateur (4.29.1. ou 4.29.2.). Veiller à ce que l'extrémité du réfrigérant se trouve 1 cm au moins en dessous du niveau de la solution.

En prenant les précautions nécessaires pour éviter toute perte d'ammoniac, ajouter prudemment au ballon à distiller suffisamment d'une solution concentree d'hydroxyde de sodium (4.9.) pour alcaliniser fortement le liquide (120 ml suffisent en général : un controle peut être effectué en ajoutant quelques gouttes de phénolphtaléine. A la fin de la distillation, la solution dans le ballon doit encore être nettement alcaline). Régler le chauffage du ballon de manière à distiller environ 150 ml en une demi-heure. Vérifier au papier tournesol (4.30.) que la distillation est complète. Sinon, distiller encore 50 ml et répéter ce controle jusqu'à ce que le distillat supplémentaire donne une réaction neutre vis-a-vis du papier tournesol (4.30.). Abaisser alors le vase récepteur, distiller encore quelques ml et rincer l'extrémité du réfrigrant. Titrer l'excès d'acide au moyen d'une solution titrée d'hydroxyde de sodium ou de potassium 0,2 mol/l (4.10.) jusqu'au virage de l'indicateur.

7.1.1.3. Essai à blanc

Effectuer un essai à blanc (en omettant la prise d'essai) dans les êemes conditions et en tenir compte dans le calcul du résultat final.

7.1.1.4. Expression du résultat

Image retirée.

« a = ml de solution titrée d’hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l’essai à blanc, effectué en pipettant dans le récipient récepteur de l’appareil (5.1) également 50 ml de la solution titrée d’acide sulfurique 0,1 mol/l (4.8) ; »

A = ml de solution titrée d'hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l'analyse; M = la masse de la prise d'essai en grammes.

7.1.2. En présence de nitrates

7.1.2.1. Prise d'essai

Peser, à 1 mg près, une quantité d'échantillon ne contenant pas plus de 40 mg d'azote nitrique.

7.1.2.2. Réduction des nitrates

Délayer la prise d'essai dans un petit mortier avec 50 ml d'eau. Transvaser avec le minimum d'eau distillée dans un matras de Kjeldahl de 500 ml. Ajouter 5 g de fer réduit (4.2.) et 50 ml d'une solution de chlorure stanneux (4.11.). Agiter et laisser reposer une demi-heure. Pendant la période de repos, agiter de nouveau après dix et vingt minutes.

7.1.2.3. Kjeldahlisation Ajouter 30 ml d'acide sulfurique (4.12.), 5 g de sulfate de potassium (4.1.), la quantité prescrite de catalyseur (4.27.) et quelques grains de pierre ponce (4.28.). Chauffer doucement le ballon légèrement incliné. Augmenter lentement le chauffage et agiter fréquemment la solution pour remettre le dépôt éventuel en suspension: le liquide noircit et ensuite s'éclaircit avec formation d'une suspension jaune-vert de sulfate de fer anhydre. Continuer le chauffage pendant une heure après obtention d'une solution claire, en maintenant une légère ébullition. Laisser refroidir. Reprendre avec précaution par un peu d'eau et ajouter petit à petit 100 ml d'eau. Agiter et transvaser le contenu du matras dans une fiole jaugée de 500 ml. Porter au volume avec de l'eau, homogénéiser et filtrer sur filtre sec dans un récipient sec.

7.1.2.4. Analyse de la solution À l'aide d'une pipette de précision, transvaser, dans le ballon de l'appareil à distiller (5.1.), une prise d'essai contenant au maximum 100 mg d'azote. Diluer à environ 350 ml avec de l'eau distillée, ajouter quelques grains de pierre ponce (4.28.), raccorder le ballon à l'appareil à distiller et poursuivre le dosage comme décrit au point 7.1.1.2.

7.1.2.5. Essai à blanc

Voir point 7.1.1.3.

7.1.2.6. Expression du résultat

Image retirée.

« a = ml de solution titrée d’hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l’essai à blanc, effectué en pipettant dans le récipient récepteur de l’appareil (5.1) également 50 ml de la solution titrée d’acide sulfurique 0,1 mol/l (4.8) ; »

A = ml de solution titrée d'hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l'analyse ;

M = masse de l'échantillon, exprimée en grammes, présente dans la partie aliquote prélevée au point 7.1.2.4.

7.2. Formes d'azote soluble

7.2.1. Préparation de la solution à analyser Peser, à 0,001 g près, 10 g d'échantillon et l'introduire dans une fiole jaugée de 500 ml.

7.2.1.1. Cas des engrais ne contenant pas d'azote cyanamidé

Ajouter au ballon 50 ml d'eau et ensuite 20 ml d'acide chlorhydrique dilué (4.13.). Agiter et laisser reposer jusqu'à cessation du dégagement éventuel de dioxyde de carbone. Ajouter ensuite 400 ml d'eau et agiter pendant une demi-heure au moyen de l'agitateur mécanique rotatif (5.4.). Porter au volume avec de l'eau, homogénéiser et filtrer sur filtre sec dans un récipient sec.

7.2.1.2. Cas des engrais contenant de l'azote cyanamidé

Ajouter au ballon 400 ml d'eau et quelques gouttes de rouge de méthyle (4.29.2.). Si nécessaire, rendre acide la solution au moyen d'acide acétique (4.14.). Ajouter 15 ml d'acide acétique (4.14.). Agiter dans l'agitateur rotatif pendant deux heures (5.4.). Si besoin est, réacidifier la solution en cours d'opération, au moyen d'acide acétique (4.14.). Porter au volume avec de l'eau, homogénéiser, filtrer immédiatement sur filtre sec dans un récipient sec et effectuer sans délai le dosage de l'azote cyanamidé. Dans les deux cas, doser les diverses formes solubles d'azote, le jour même de la mise en solution, en commençant par l'azote cyanamidique et l'azote uréique, s'ils sont présents.

7.2.2. Azote total soluble

7.2.2.1. En l'absence de nitrate Pipetter, dans un ballon de Kjeldahl de 300 ml, une prise aliquote du filtrat (7.2.1.1. ou 7.2.1.2.), contenant au maximum 100 mg d'azote. Ajouter 15 ml d'acide sulfurique concentré (4.12.), 0,4 g d'oxyde de cuivre ou 1,25 g de sulfate de cuivre (4.27.), et quelques grains de pierre ponce (4.28.). Chauffer d'abord modérément pour amorcer l'attaque et ensuite plus vivement jusqu'à ce que le liquide devienne incolore ou légèrement verdâtre et qu'apparaissent nettement les fumées blanches. Après refroidissement, transvaser quantitativement la solution dans le ballon à distiller, diluer à environ 500 ml avec de l'eau et ajouter quelques grains de pierre ponce (4.28.). Raccorder le ballon à l'appareil à distiller (5.1.) et poursuivre le dosage comme décrit au point 7.1.1.2.

7.2.2.2. En présence de nitrates

A l'aide d'une pipette de précision, placer, dans un erlenmeyer de 500 ml, une prise aliquote du filtrat (7.2.1.1. ou 7.2.1.2.) ne contenant pas plus de 40 mg d'azote nitrique. A ce stade de l'analyse, la quantité totale d'azote n'a pas d'importance. Ajouter 10 ml d'acide sulfurique à 30 % (4.15.), 5 g de fer réduit (4.2.) et couvrir immédiatement l'erlenmeyer d'un verre de montre. Chauffer légèrement jusqu'à ce que la réaction devienne vive mais non tumultueuse. À ce moment, arrêter le chauffage et laisser reposer au moins trois heures à la température ambiante. Au moyen d'eau, transvaser quantitativement le liquide dans une fiole jaugée de 250 ml, sans tenir compte du fer non dissous. Porter au trait avec de l'eau. Homogénéiser soigneusement. À l'aide d'une pipette de précision, placer dans un ballon de Kjeldahl de 300 ml une prise aliquote contenant au maximum 100 mg d'azote. Ajouter 15 ml d'acide sulfurique concentré (4.12.), 0,4 g d'oxyde de cuivre ou 1,25 g de sulfate de cuivre (4.27.) et quelques grains de pierre ponce (4.28.). Chauffer d'abord modérément pour amorcer l'attaque et ensuite plus vivement jusqu'à ce que le liquide devienne incolore ou légèrement verdâtre et qu'apparaissent nettement les fumées blanches. Après refroidissement, transvaser quantitativement la solution dans le ballon à distiller, diluer à environ 500 ml avec de l'eau et ajouter quelques grains de pierre ponce (4.28.). Raccorder le ballon à l'appareil à distiller (5.1.) et poursuivre le dosage comme décrit au point 7.1.1.2.

7.2.2.3. Essai à blanc

Voir point 7.1.1.3.

7.2.2.4. Expression du résultat

Image retirée.

« a = ml de solution titrée d’hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l’essai à blanc, effectué en pipettant dans le récipient récepteur de l’appareil (5.1) également 50 ml de la solution titrée d’acide sulfurique 0,1 mol/l (4.8) ; »

A = ml de solution titrée d'hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l'analyse ;

M = masse de l'échantillon, exprimée en grammes, présente dans la partie aliquote prélevée aux points 7.2.2.1. ou 7.2.2.2.

7.2.3. Azote total soluble à l'exception de l'azote nitrique présent

A l'aide d'une pipette de précision, placer dans un ballon de Kjeldahl de 300 ml une prise aliquote du filtrat (7.2.1.1. ou 7.2.1.2.) ne contenant pas plus de 50 mg d'azote à doser. Diluer à 100 ml avec de l'eau, ajouter 5 g de sulfate ferreux (4.16.), 20 ml d'acide sulfurique concentré (4.12.) et quelques grains de pierre ponce (4.28.). Chauffer modérément et ensuite augmenter le chauffage jusqu'à apparition de fumées blanches. Poursuivre l'attaque pendant quinze minutes. Arrêter le chauffage, introduire l'oxyde de cuivre (4.27.) comme catalyseur et maintenir encore à une température telle que des fumées blanches soient émises pendant dix à quinze minutes. Après refroidissement, transvaser quantitativement le contenu du matras de Kjeldahl dans le ballon à distiller de l'appareil (5.1.). Diluer à environ 500 ml avec de l'eau et ajouter quelques grains de pierre ponce (4.28.). Raccorder le ballon à l'appareil à distiller et poursuivre le dosage comme décrit au point 7.1.1.2.

7.2.3.1. Essai à blanc

Voir point 7.1.1.3.

7.2.3.2. Expression du résultat

Image retirée.

« a = ml de solution titrée d’hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l’essai à blanc, effectué en pipettant dans le récipient récepteur de l’appareil (5.1) également 50 ml de la solution titrée d’acide sulfurique 0,1 mol/l (4.8 ; »

A = ml de solution titrée d'hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l'analyse ;

M = masse de l'échantillon, exprimée en grammes, présente dans la partie aliquote prélevée pour le dosage.

7.2.4. Azote nitrique

7.2.4.1. En l'absence de cyanamide calcique

Est obtenu par différence entre les résultats obtenus aux points 7.2.2.4. et 7.2.3.2. et/ou entre le résultat obtenu au point 7.2.2.4. et la somme des résultats obtenus aux points (7.2.5.2. ou 7.2.5.5.) et (7.2.6.3. ou 7.2.6.5. ou 7.2.6.6.).

7.2.4.2. En présence de cyanamide calcique Est obtenu par différence entre les résultats obtenus aux points 7.2.2.4. et 7.2.3.2. ainsi qu'entre le résultat obtenu au point 7.2.2.4. et la somme des résultats obtenus aux points (7.2.5.5.), (7.2.6.3. ou 7.2.6.5. ou 7.2.6.6.) et (7.2.7.).

7.2.5. Azote ammoniacal

7.2.5.1. En présence uniquement d'azote ammoniacal et ammoniacal plus nitrique

A l'aide d'une pipette de précision, placer dans le ballon de l'appareil à distiller (5.1.) une prise aliquote du filtrat (7.2.1.1.) contenant au maximum 100 mg d'azote ammoniacal. Ajouter de l'eau pour obtenir un volume total d'environ 350 ml et quelques grains de pierre ponce (4.28.) pour faciliter l'ébullition. Raccorder le ballon à l'appareil à distiller, ajouter 20 ml de soude (4.9.) et distiller comme décrit au point 7.1.1.2.

7.2.5.2. Expression du résultat

Image retirée.

« a = ml de solution titrée d’hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l’essai à blanc, effectué en pipettant dans le récipient récepteur de l’appareil (5.1) également 50 ml de la solution titrée d’acide sulfurique 0,1 mol/l (4.8) ; »

A = ml de solution titrée d'hydroxyde de sodium ou de potassium 0,2 mol/l utilisés pour l'analyse ;

M = masse de l'échantillon, exprimée en grammes, présente dans la partie aliquote prélevée pour le dosage.

7.2.5.3. En présence d'azote uréique et/ou cyanamidique

« A l’aide d’une pipette de précision, placer, dans le flacon séché de l’appareil (5.2), une prise aliquote du filtrat (7.2.1.1 ou 7.2.1.2) contenant au maximum 20 mg d’azote ammoniacal. Assembler ensuite l’appareil. À l’aide d’une pipette de précision, placer, dans le vase récepteur erlenmeyer de 300 ml, 50 ml d’une solution titrée d’acide sulfurique 0,05 mol/l (4.17) et suffisamment d’eau distillée pour que le niveau du liquide se situe à 5 cm environ au-dessus de l’ouverture du tube d’arrivée. »  Introduire, par le col latéral du récipient de dégagement, de l'eau distillée de manière à porter le volume à environ 50 ml. Mélanger. Pour éviter la formation d'écume gênante lors de l'introduction du courant gazeux, ajouter quelques gouttes d'alcool octylique (4.18.). Alcaliniser enfin au moyen de 50 ml de solution saturée de carbonate de potassium (4.19.) et commencer immédiatement à expulser de la suspension froide l'ammoniac ainsi libéré. Le courant d'air intense nécessaire à cet effet (débit de 3 l par minute environ) est purifié au préalable par passage dans les flacons de lavage contenant de l'acide sulfurique dilué et de l'hydroxyde de sodium dilué. Au lieu d'utiliser de l'air sous pression, on peut également opérer au moyen du vide (trompe à eau), à condition d'effectuer un raccordement suffisamment étanche du récipient servant à recueillir l'ammoniac au tube d'introduction. L'élimination de l'ammoniac est généralement complète après trois heures. Il est cependant utile de s'en assurer en changeant le vase récepteur. L'opération terminée, séparer ce vase de l'appareil, rincer l'extrémité du tube d'arrivée et les parois du vase avec un peu d'eau distillée. Titrer l'excédent d'acide au moyen d'une solution titrée d'hydroxyde de sodium 0,1 mol/l (4.20. jusqu'au virage au gris de l'indicateur (4.29.1.).

7.2.5.4. Essai à blanc

Voir point 7.1.1.3.

7.2.5.5. Expression du résultat

Image retirée.

« a = ml de solution titrée d’hydroxyde de sodium ou de potassium 0,1 mol/l utilisés pour l’essai à blanc, effectué en pipettant dans l’erlenmeyer de 300 ml de l’appareil (5.2) également 50 ml de la solution titrée d’acide sulfurique 0,05 mol/l (4.17) ; »

A = ml de solution titrée d'hydroxyde de sodium ou de potassium 0,1 mol/l utilisés pour l'analyse ;

M = masse de l'échantillon, exprimée en grammes, présente dans la partie aliquote prélevée pour le dosage.

7.2.6. Azote uréique

7.2.6.1. Méthode à l'uréase

A l'aide d'une pipette de précision, placer, dans un ballon jaugé de 500 ml, une prise aliquote du filtrat (7.2.1.1. ou 7.2.1.2.) ne contenant pas plus de 250 mg d'azote uréique. Pour précipiter les phosphates, ajouter la solution saturée d'hydroxyde de baryum (4.21.) jusqu'à ce qu'une nouvelle addition ne produise plus de précipité après dépôt du précipité précédent. Eliminer ensuite l'excédent des ions baryum (et des ions calcium éventuellement dissous) à l'aide de la solution à 10 % de carbonate de sodium (4.22.).

Laisser déposer et contrôler si la précipitation est totale. Porter au trait, homogénéiser et filtrer à travers un filtre plissé. À l'aide d'une pipette de précision, prélever 50 ml du filtrat et les placer dans l'erlenmeyer de 300 ml de l'appareil (5.3.). Acidifier au moyen d'acide chlorhydrique 2 mol/l (4.23.) jusqu'au pH de 3,0, mesuré au pH-mètre (5.5.). Amener ensuite le pH à 5,4 à l'aide d'hydroxyde de sodium 0,1 mol/l (4.20.).

Pour éviter les pertes d'ammoniac lors de la décomposition par l'uréa



A propos du document

Type
Règlement
Date de signature
